Автопаливозаправник 20м3 на шасі КрАЗ з колісною формулою 6х4 оснащений дизельним двигуном КрАЗ F3B (Cursor 13) потужністю 420 к.с. Автопаливозаправник призначений для перевезення рідких нафтопродуктів щільністю до 860 кг/м3., а також заправки транспортних засобів через лічильник, зливу нафтопродуктів самопливом зі своєї цистерни в ємність, розташовану нижче рівня цистерни.

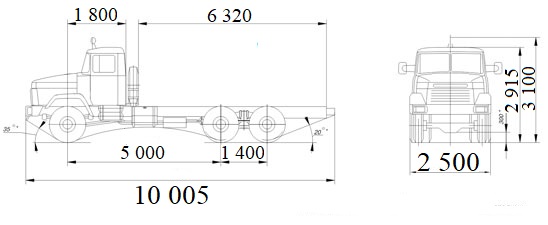

Креслення
Опис
Автотопливозаправник на шасі КрАЗ призначений для транспортування, короткочасного зберігання і заправки світлими нафтопродуктами автомобілів, різних механізмів і машин. Ємність автоцистерни розділена на 2 незалежних відсіки, загальна місткість автоцистерни становить 20м3. АТЗ КрАЗ обладнаний вузлом видачі палива (ВВП). Роздача нафтопродуктів здійснюється за допомогою насоса 1СВН-80А, привід якого від гідронасоса, встановленого на КОМ КПП через гідромотор ДМШ-32.
Завдяки своїм характеристикам і можливостям, автотопливозаправник на шасі КрАЗ забезпечує високу продуктивність, надійність і комфорт, що є важливими складовими для ефективної роботи в сучасних умовах.
Альтернативи шасі для встановлення надбудови
Додаткове обладнання:
-
нанесення на внутрішню поверхню цистерни захисного полімерного покриття;
-
підігрів цистерни - від ППУ;
-
сигналізатор моменту наповнення - світловий і звуковий;
-
інструментальний ящик (Д х Ш х В) - не менше 1000 х 800 х 800;
-
зливний патрубок - 2 шт. (Запірна арматура (засувка) Ду 75 - 1 шт., Ду 100 - 1 шт.);
-
ящик з утепленням закриває засувки.
|
Параметр |
Показник |
|
|
Параметри мас |
||
|
Споряджена маси автомобіля |
14 604 кг. |
|
|
Повна маса автомобіля |
31 892 кг. |
|
|
Розподіл навантаження на дорогу від автомобіля повної маси |
||
|
Навантаження на передній міст |
7 970 кг. |
|
|
Навантаження на задню візок |
23 922 кг. |
|
Цистерна |
||
|
Місткість цистерни |
20 м3 |
|
|
Час заповнення однієї секції цистерни за допомогою насоса, не більше |
24 хв. |
|
|
Час зливу однієї секції цистерни, не більше |
|
|
|
кріплення цистерни |
Надрамник з ложементами закріплений на рамі автомобіля драбинами з пружинними компенсаторами. Цистерна встановлена в ложементах через гумовий демпфер і закріплена стяжними стрічками. |
|
Насосна установка |
||
|
Модель |
1СВН-80А |
|
|
Подача |
32 ... 38 м3 / год |
|
|
привід |
від гідронасоса, встановленого на КОМ КПП через гідромотор ДМШ-32 |
|
|
Напір |
26 м. |
|
|
Висота самовсмоктування, не менше |
6,5 м. |
|
Двигун |
||
|
Модель |
КрАЗ F3B (Cursor 13) |
|
|
Тип |
рідинного охолодження, з турбонадувом |
|
|
Потужність |
420 к.с. |
|
|
Система харчування |
||
|
Місткість паливного бака |
455 л. топлівозаборнік з ел. підігрівом |
|
|
Трансмісія |
||
|
Коробка передач |
ZF16S2220TO, кількість передач 16 + 2, синхронізована |
|
|
Роздавальна коробка |
ТС 2200 |
|
|
Шини |
||
|
Розмір шин |
двухскатная ошиновка 12.00R20 |
|
|
Кабіна |
||
|
Тип |
Над двигуном коротка «AD» серії «STRALIS» 2-х місцева |
|
|
виконання |
без спального місця; сидіння водія на підвісці регульоване, з підголівником, з ременем безпеки; сидіння пасажира регульоване, з ременем безпеки. Регульована рульова колонка |
|
Габаритні розміри автоцистерни |
||
|
Довжина |
8 450 мм. |
|
|
Ширина |
2 500 мм. |
|
|
Висота |
3 840 мм. |
|
|
Колісна база |
3 500/1 390 мм. |
|
Особливості
|
Найменування |
К-ть |
|
Запірна арматура: |
|
|
трубопровід 76 мм |
1 |
|
Комплектація: |
|
|
перепускний клапан |
1 |
|
пенал зливного рукава |
2 |
|
стаціонарні сходи; |
1 |
|
бічний захист |
1 |
|
противідкатні пристрої |
2 |
|
кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички оранжевого кольору 40 на 30 см |
2 |
|
табличка АДР оранжевого кольору (30 1202) для дизпалива (Лабораторія АДР) |
2 |
|
комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн |
2 |
|
основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм |
2 |
|
великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин |
3 |
|
великий маркувальний знак небезпечної для довкілля речовини 25 на 25 см |
3 |
|
кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого знака небезпеки 25 на 25 см |
2 |
|
барабан заземлення |
1 |
|
вогнегасник порошковий ВП - 6 (з) ABC |
2 |
|
ящик для вогнегасника ємністю 6 кг |
2 |
|
кронштейн транспортний скриньки для вогнегасника |
2 |
|
захист паливного бака |
1 |
|
чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18 |
1 |
|
скриня для зберігання піску PIT BOX червоний поліпропілен (655х520х570) |
1 |
|
дихаючий клапан 2" |
1 |
|
Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ |
2 |
|
фільтр грубої очистки |
1 |
|
насос 12 В, продуктивність до 60л/хв |
1 |
|
рукава 6 м, Ø 1 дюйм |
1 |
|
пістолет з автоматичним відсіканням |
1 |
|
лічильник на пістолеті з похибкою ±5% |
1 |
|
котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину |
2 |
|
Укорочення рами |
1 |
|
Документи МРЕВ |
1 |
|
СЕРТИФІКАЦІЯ |
1 |
|
Підрамник |
1 |
|
Крила |
2 |
|
Інструментальний ящик (за кабіною) |
1 |
|
Колонка+ящик для піску позаду ємності |
1 |
|
Ємність 20 м3: |
|
|
піскоструй |
1 |
|
грунтовка |
1 |
|
фарбування в білий колір |
1 |
