Автопаливозаправник призначений для перевезення рідких нафтопродуктів, а також заправки транспортних засобів через лічильник; зливу нафтопродуктів самопливом зі своєї цистерни в ємність, розташовану нижче рівня цистерни; зливу нафтопродуктів насосом, встановленим на автоцистерні.

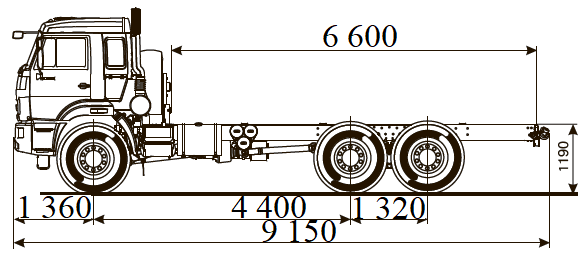

Креслення
Опис
Автотопливозаправщик призначений для транспортування і короткочасного зберігання автомобільних бензинів та інших нейтральних рідин в'язкістю не більше 20 мм 2 / сек і механізованої заправки ними різної автотракторної техніки з виміром виданого кількості.
Експлуатаційні якості обладнання розраховані на експлуатацію при температурі навколишнього повітря від мінус 40 до плюс 40 ° С по всіх видах доріг, що забезпечують нормальну прохідність.
Цистерна відкалібрована на заводі-виробнику і є мірою місткості при отриманні палива з щільністю не більше 760 кг / м 3 . і підлягає щорічній перевірці в органах держстандарту.
|
Параметр |
Показник |
|
матеріал цистерни |
сталь Ст3сп |
|
базове шасі |
КАМАЗ-43118 |
|
Привід агрегатів спец. установки |
двигун-коробка відбору потужності-кардан- насос. |
|
Місткість цистерни |
12000 л. |
|
цистерна |
еліптичного перетину |
|
Подача роздавальної системи, не менше |
50 л / хв. |
|
Марка насоса |
СЦЛ 00 (СВН-80) |
|
Час заповнення цистерни за допомогою свого насоса, не більше |
22 хв. |
|
Час спорожнення цистерни за допомогою свого насоса, не більше |
30 хв. |
|
Допустимий залишок нафтопродукту в цистерні не більше |
0,1 % від встановленої місткості |
|
Максимально допустимий тиск в трубопроводі |
0,4 МПа |
|
Повідомлення внутрішньої порожнини з атмосферою |
через дихальне пристрій (клапан) |
|
кількість відсіків |
1 (до 3-х) |
|

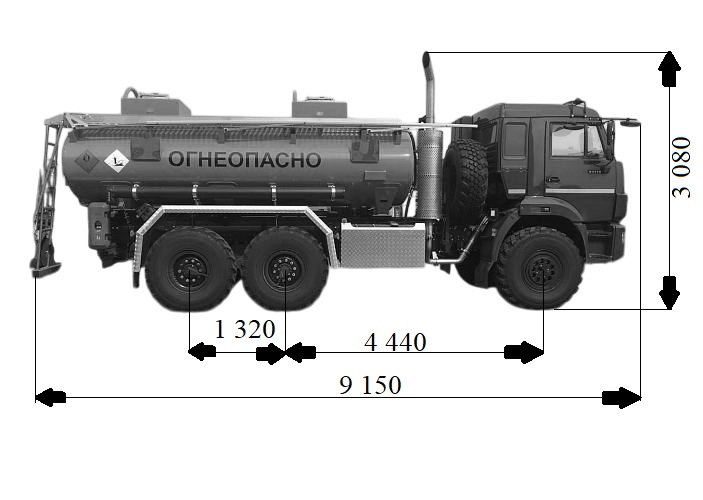

Габаритні розміри, не більше: |
|
|
довжина |
9150 мм. |
|
ширина |
2500 мм. |
|
висота |
3080 мм. |
|
Маса повна, не більше |
20750 кг. |
Особливості
СПЕЦИФІКАЦІЯ
|
№ п/п |
Найменування |
К-ть |
|
1 |
Запірна арматура: |
|
|
1.1. |
трубопровід 76 мм |
1 |
|
2 |
Комплектація: |
|
|
2.1. |
перепускний клапан |
1 |
|
2.2. |
пенал зливного рукава |
2 |
|
2.3. |
стаціонарні сходи; |
1 |
|
2.4. |
бічний захист |
1 |
|
2.5. |
противідкатні пристрої |
2 |
|
2.6. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички оранжевого кольору 40 на 30 см |
2 |
|
2.7. |
табличка АДР оранжевого кольору (30 1202) для дизпалива (Лабораторія АДР) |
2 |
|
2.8. |
комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн |
2 |
|
2.9. |
основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм |
2 |
|
2.10. |
великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин |
3 |
|
2.11. |
великий маркувальний знак небезпечної для довкілля речовини 25 на 25 см |
3 |
|
2.12. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого знака небезпеки 25 на 25 см |
2 |
|
2.13. |
барабан заземлення |
1 |
|
2.14. |
вогнегасник порошковий ВП - 6 (з) ABC |
2 |
|
2.15. |
ящик для вогнегасника ємністю 6 кг |
2 |
|
2.16. |
кронштейн транспортний скриньки для вогнегасника |
2 |
|
2.17. |
захист паливного бака |
1 |
|
2.18. |
чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18 |
1 |
|
2.19. |
скриня для зберігання піску PIT BOX червоний поліпропілен (655х520х570) |
1 |
|
2.20. |
дихаючий клапан 2" |
1 |
|
3 |
Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ |
2 |
|
3.1. |
фільтр грубої очистки |
1 |
|
3.2. |
насос 12 В, продуктивність до 60л/хв |
1 |
|
3.3. |
рукава 6 м, Ø 1 дюйм |
1 |
|
3.4. |
пістолет з автоматичним відсіканням |
1 |
|
3.5. |
лічильник на пістолеті з похибкою ±5% |
1 |
|
3.6. |
котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину |
2 |
|
4. |
Укорочення рами |
1 |
|
5. |
Документи МРЕВ |
1 |
|
5.1. |
СЕРТИФІКАЦІЯ |
1 |
|
6. |
Підрамник |
1 |
|
7. |
Крила |
2 |
|
8. |
Інструментальний ящик (за кабіною) |
1 |
|
9. |
Колонка+ящик для піску позаду ємності |
1 |
|
10. |
Ємність 12 м3: |
|
|
10.1. |
піскоструй |
1 |
|
10.2. |
грунтовка |
1 |
|
10.3. |
фарбування в білий колір |
1 |
