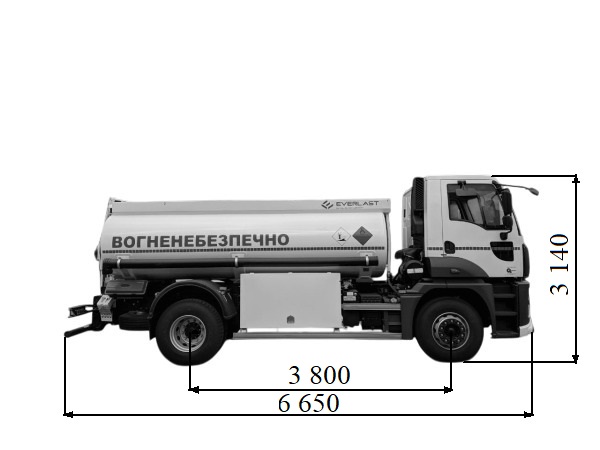

Бензовоз (АПЗ-10) 10 м³ на базі шасі Ford Trucks 1833 DC призначений для заправки, транспортування світлих нафтопродуктів по польових дорогах і дорогах загального користування. 1 секція, насос Presizion PPP - 212 (TR), лічильник OMG-A-40; заправний пістолет MX-120 з відсікачем, горловина: робоча (ремонтна) Ø 660 мм; завантажувальна Ø 420 мм, фільтр очищення палива перед лічильником; рукав 1 " - 10 м;перепускний клапан.
Креслення
Опис
Бензовоз (АПЗ-10) 10 м³ на шасі Ford Trucks 1833 DC призначений для заправки та транспортування світлих нафтопродуктів по польових дорогах і дорогах загального користування. Він має одну секцію та обладнаний насосом Presizion PPP - 212 (TR) і лічильником OMG-A-40. Заправний пістолет MX-120 оснащений відсікачем, а горловина для ремонту має діаметр 660 мм, завантажувальна горловина - 420 мм. Перед лічильником встановлено фільтр очищення палива. Бензовоз також оснащений 10-метровим рукавом діаметром 1 дюйм і перепускним клапаном.

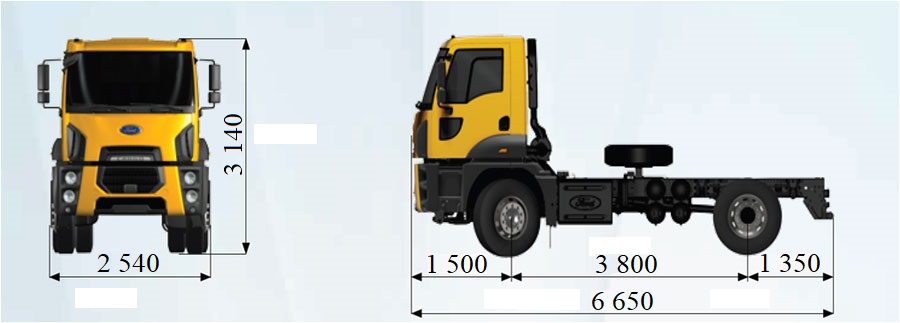

Ford CARGO 1833 з колісною формулою 4х2 призначений для перевезення різних вантажів і спеціального обладнання. Кабіна безкапотна з гарною шумо- та віброізоляцією, сидіння водія на пневмопідвісці та з підігрівом. Рама підсилена, товщиною 7 мм. Передня підвіска параболічна ресорна, задня - ресорна. Дизельний двигун Ecotorq об'ємом 8,974 л забезпечує надійну роботу. Автомобіль оснащений системою ABS, датчиком зносу гальмівних колодок, стабілізатором поперечної стійкості, електрокоректором фар, повітряним компресором, тахографом та імобілайзером. Гальмівна система пневматична, двоконтурна з вбудованим осушувачем і підігрівом.
|
Параметр |
Значення |
|
Марка |
АТЗ - 10 |
|
Базове шасі |
FORD 1833 DC |
|
Місткість цистерни |
10 м3 |
|
Продуктивність насоса |
750 м3/год |
|
Параметр |
Показник |
|
Модель |
Ford Cargo 1833 |
|
Тип кабіни |
Денна |
|
Екологічний клас |
Euro 5 |
|
Колісна формула |
4х2 |
|
Колісна база |
3800 мм. |
|
Передній звис |
1500 мм. |
|
Задній звис |
1350 мм. |
|
Довжина |
6650 мм. |
|
Висота |
3140 мм. |
|
Ширина(без дзеркал) |
2540 мм. |
|
Довжина кабіни |
1820 мм. |
|
Ширина шасі |
770 мм. |
|
Корисна довжина шасі |
4380 мм. |
|
Висота шасі спереду |
225 мм. |
|
Висота шасі ззаду |
285 мм. |
|
Дорожній просвіт спереду |
335 мм. |
|
Дорожній просвіт ззаду |
357 мм. |
|
Радіус повороту |
7770 мм. |
|
Технічно дозволена вага |
34 000 кг. |
|
на передню вісь |
7500 кг. |
|
на задню вісь |
13 400 кг. |
|
Споряджена маса |
9914 кг. |
|
на передню вісь |
5338 кг. |
|
на задню вісь |
2288 кг. |
|
Корисне навантаження |
24 087 кг. |
|
на передню вісь |
2163 кг. |
|
на задню вісь |
11 112 кг. |
|
КПП |
|
|
Тип КПП |
|
|
Число передач |
|
|
ДВИГУН |
Ecotorq |
|
Об'єм |
8,974 л. |
|
Потужність |
330(243 kw) |
|
Обертовий момент |
1300 Нм при 1200-1700 об/хв |
|
Зчеплення |
Однодискове 430 мм. |
|
ШАСІ |
|
|
Товщина рами |
7 з підсилювачами мм. |
|
Міцність шасі |
355 МПа. |
|
Паливний бак |
315 л. Сталевий |
|
Шини |
315/80 R 22,5 |
|
Диски |
22,5х9 сталеві |
Особливості
|
№ п/п |
Найменування |
Кількість |
|
1 |
Запірна арматура: |
|
|
1.1. |
трубопровід 76 мм |
1 |
|
2 |
Комплектація: |
|
|
2.1. |
перепускний клапан |
1 |
|
2.2. |
пенал зливного рукава |
2 |
|
2.3. |
стаціонарні сходи; |
1 |
|
2.4. |
бічний захист |
1 |
|
2.5. |
противідкатні пристрої |
2 |
|
2.6. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички оранжевого кольору 40 на 30 см |
2 |
|
2.7. |
табличка АДР оранжевого кольору (30 1202) для дизпалива (Лабораторія АДР) |
2 |
|
2.8. |
комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн |
2 |
|
2.9. |
основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм |
2 |
|
2.10. |
великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин |
3 |
|
2.11. |
великий маркувальний знак небезпечної для довкілля речовини 25 на 25 см |
3 |
|
2.12. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого знака небезпеки 25 на 25 см |
2 |
|
2.13. |
барабан заземлення |
1 |
|
2.14. |
вогнегасник порошковий ВП - 6 (з) ABC |
2 |
|
2.15. |
ящик для вогнегасника ємністю 6 кг |
2 |
|
2.16. |
кронштейн транспортний скриньки для вогнегасника |
2 |
|
2.17. |
захист паливного бака |
1 |
|
2.18. |
чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18 |
1 |
|
2.19. |
скриня для зберігання піску PIT BOX червоний поліпропілен (655х520х570) |
1 |
|
2.20. |
дихаючий клапан 2" |
1 |
|
3 |
Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ |
2 |
|
3.1. |
фільтр грубої очистки |
1 |
|
3.2. |
насос 12 В, продуктивність до 60л/хв |
1 |
|
3.3. |
рукава 6 м, Ø 1 дюйм |
1 |
|
3.4. |
пістолет з автоматичним відсіканням |
1 |
|
3.5. |
лічильник на пістолеті з похибкою ±5% |
1 |
|
3.6. |
котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину |
2 |
|
4. |
Укорочення рами |
1 |
|
5. |
Документи МРЕВ |
1 |
|
5.1. |
СЕРТИФІКАЦІЯ |
1 |
|
6. |
Підрамник |
1 |
|
7. |
Крила |
2 |
|
8. |
Інструментальний ящик (за кабіною) |
1 |
|
9. |
Колонка+ящик для піску позаду ємності |
1 |
|
10. |
Ємність 10 м3 |
|
|
10.1. |
піскоструй |
1 |
|
10.2. |
грунтовка |
1 |
|
10.3. |
фарбування в білий колір |
1 |
Комплектація
• AM / FM / Aux In / USB / Bluetooth (радіо з Bluetooth)
• Стандартна 2-точкова підвіска кабіни для денної кабіни
• Круїз контроль
• Дискові гальма
• Моторне і гірське гальмо
• Системи EBS і ABS
• Система стабілізації ESP
• Електронний контроль гальмівного зусилля
• Датчик зносу гальмівних накладок
• Допомога при рушанні на підйомі
• Блокування диференціала
• Електросклопідйомники
• Зовнішні дзеркала з електроприводом і обігрівом
• Електрокоректор фар
• Рульова колонка регулюється по вильоту і куту нахилу
• Сидіння водія з підігрівом і фіксоване пасажирське сидіння
• Поперекова опора
• Передній і задній стабілізатори поперечної стійкості
• Іммобілайзер
• Ключ, поєднаний з брелком центрального замка
• Світловий супровід
• Автоматичне управління світлом
• Подвійні габаритні вогні даху
• Передні протитуманні фари
• Запасне колесо
• Бампер середньої довжини
• Горизонтальна вихлопна труба
• Тахограф
Додаткове обладнання
• Кондиціонер
• Холодний пакет (включаючи рідинної обігрівач і батарею 225 Ач)
• Пакет ADR
• КОМ з приводом від КПП прямий
• КОМ з приводом від КПП зі зміщенням
• KOM з приводом від двигуна і управлінням з кабіни
• Люк в даху
• Короткий бампер
• Індикатор навантаження на вісь (доступно тільки з пневмопідвіскою)
• Додатковий обігрівач кабіни (мокрого типу)
• Електропривід підйому кабіни
• Забарвлення металік / спец. колір
• Низька кабіна з одним спальним місцем
• Задня пневмопідвіска з 315/60 R 22,5 і передавальним числом 4,11
• Задня пневмопідвіска з 315/80 R 22,5 і передавальним числом 4,63
• Задня механічна підвіска з 315/80 R 22,5 і передавальним числом 4,63
• Боковий захист
• Подвійне пасажирське сидіння
• Задня буксировочная поперечина
• Передні буксирувальні гаки (подвійний гак)
