Підйомник автомобільний гідравлічний ВІПО-32 на шасі МАЗ 5340 (4х2) від компанії "Київспецтех" - гідравлічний, телескопічний, повноповоротний підйомник розроблений для підйому робітників з інструментами і матеріалами на висоту до 32 м для виконання висотних, електромонтажних та рекламних робіт. Вантажопідйомність люльки не більше 300 кг. Виліт стріли не більше 21 м. Кут повороту стріли 360 градусів. Габаритні розміри підйомника в транспортному положення (ДхШхВ) 8940х2550х3795 мм.

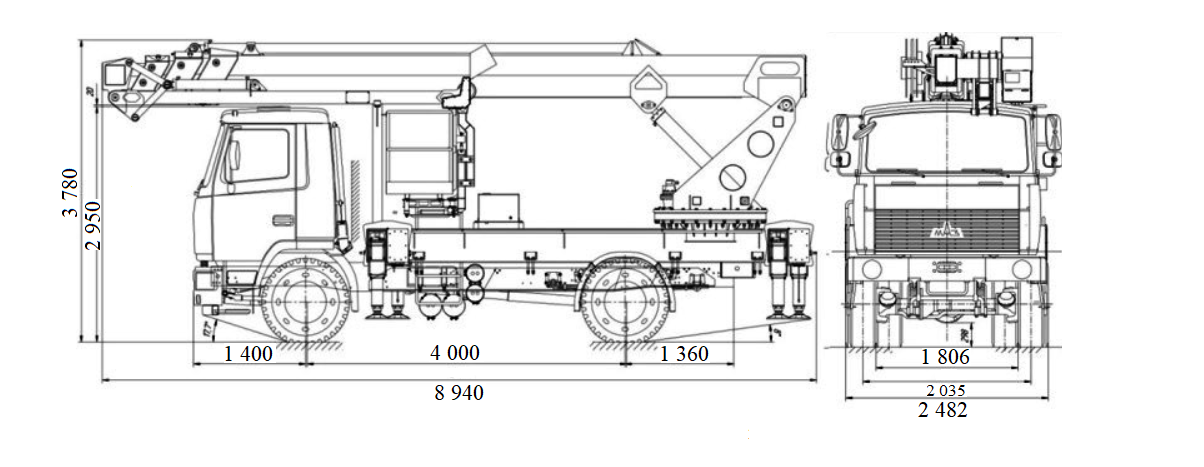

Креслення
Автовишка
Шасі
Опис
-
Конструкція робочого органу підйомника - телескопічна 4-х секційна стріла поєднана з поворотною рамою і додатковим коліном. Максимальна вантажопідйомність становить 300 кг і виліт 21 м. Гідравлічна система забезпечує управління всіма механізмами з широким діапазоном регулювання швидкістю робочої операцій і виконання декількох операцій одночасно.
-
При розробці конструкторської документації та виготовленні даного підйомника використовувалися матеріали і комплектуючі вузли провідних європейських виробників DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Walvoil Hydraulic control system, Nimmet, BPE, Marchesini, а так же російських виробників НПП Резонанс.
-
Металоконструкція стріли виготовлена з високоміцної конструкційної сталі фірми «DOMEX» (Швеція) з межею плинності 700 мПа.
-
Система орієнтації люльки в горизонтальному положенні включає в себе гідравлічну станцію HF 1830-4,0-SW (Швеція) і блок управління БУГ45.1 виробництва ТОВ НВП «Резонанс».
-
Система безпеки управління і контролю СБУК310.20-20.51 виробництва ТОВ НВП «Резонанс».
Автомобіль без платформи (шасі) МАЗ 5340 з посиленою ресорою призначений під установку різних спеціальних надбудов - будівельних, комунальних, пожежної техніки, автопаливозаправників, автоліфтів, цистерн для транспортування води, обладнання для перевезення балонів, евакуатора, автопідйомників, автофургонів, і іншого спеціального обладнання.
Надійний і невибагливий двигун високої потужності, значна колісна база, якісна 9-ти ступінчаста коробка передач роблять шасі не просто витривалим, але ще і зручним.
Два спальних місця в кабіні, система АБС і обмеження швидкості, задні і бічні захисні пристрої - те, що здатне знизити всі дорожні ризики і збільшити комфорт водія.
Можливість монтажу на Шасі:
|
Базове шасі |
МАЗ 5340 В3 |
|
Вантажопідйомність люльки, кг, не більше |
300 |
|
Площа люльки, м2 |
1,2±0,1 |
|
Максимальна кількість людей в люльці |
2 |
|
Робоча висота підйому, м, не більше |
32 |
|
Виліт стріли, мм, не більше |
21000 |
|
Максимальна транспортна швидкість, км/год |
0,5 |
|
Кут повороту стріли, град, не більше |
70 |
|
Повна маса підйомника, кг, не більше |
360° |
|
Габаритні розміри підйомника в транспортному положенні , мм, не більше: |
17300 |
|
- довжина |
8940 |
|
- ширина |
2550 |
|
- висота |
3795 |

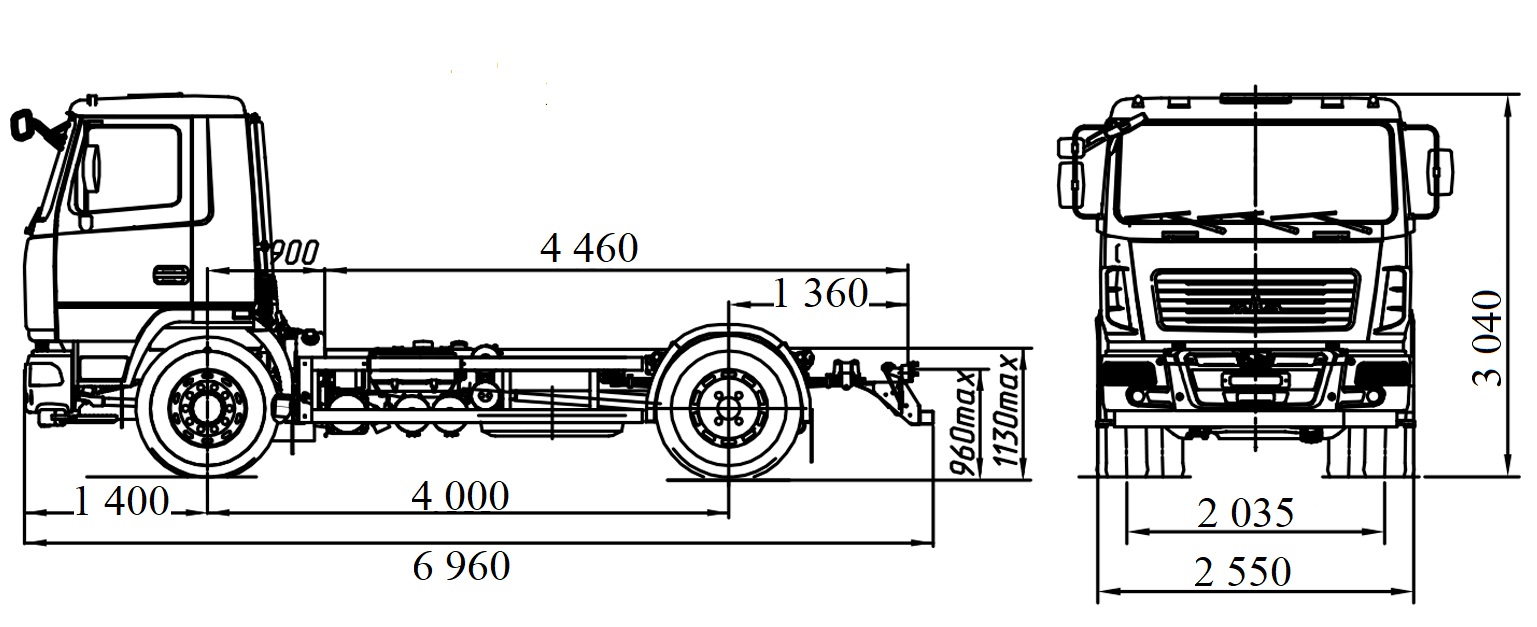

Шасі
|
Модель двигуна |
ЯМЗ-53653 |
|
Паливний бак, л |
300 |
|
Потужність двигуна, кВт (к.с.) |
176 (240) |
|
Паливний бак, л |
300 |
|
КПП |
9JS135TA |
|
Навантаження на передню вісь, кг |
7 500 |
|
Навантаження на задню вісь, кг |
11 500 |
|
Технічно допустима загальна маса автомобіля, кг |
19 000 |
|
Колісна база, мм |
4 000 |
|
колісна формула |
4х2 |
Особливості
Люлька
ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:
- алюмінієва люлька
- сталева люлька
- Поворотна люлька ± 45 °
- Складна люлька (базова комплектація для стріли над кабіною)
Майданчик
Варіанти виконання Майданчики:
- алюмінієвий настил
- сталевий настил
- огорожа майданчика
Маячок
Проблискові маячки:
Підйомник може бути укомплектований проблисковими маячками
Фара шукач
Фара шукач
Підйомник може бути укомплектований фара шукачем
Розетки
розетки
Люлька підйомника може бути укомплектована розеткою
Ящик для інструментів
Ящики для інструментів
Підйомник може бути укомплектований ящиками для інструментів різних видів
Інвентарна підкладка
інвентарні підкладки
Підйомник може бути укомплектований інвентарними підкладками різних видів
Пульт
пульти
Підйомник може бути укомплектований виносним проводовим або дистанційним пультами
Ізоляція
ізоляція
На підйомнику може бути виконана ізоляція до 10 000В
Антикреш
Антикреш
Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)
Бар’єр
бар'єр
Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"
Кольорове виконання
Кольорове виконання
Підйомник може бути виконаний в різній колірній гаммі
Електричний аварійний насос
Електричний аварійний насос
Підйомник може бути укомплектований електричним аварійним насосом
