Автогідропідйомник ВІПО-24 МАЗ 4371 (4х2) від компанії "Київспецтех" призначений для підйому робітників з інструментами і матеріалами на висоту до 24 м при максимальній вантажопідйомності 300 кг., а також для виконання будівельних, монтажних, ремонтних та інших видів робіт в умовах обмеженого простору. Бічний виліт АГП становить 14 м. Кут повороту стріли 360 градусів.
Креслення

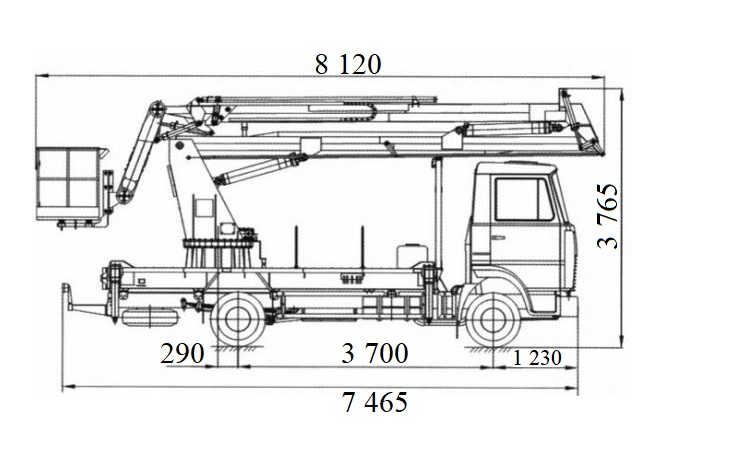

Автовишка

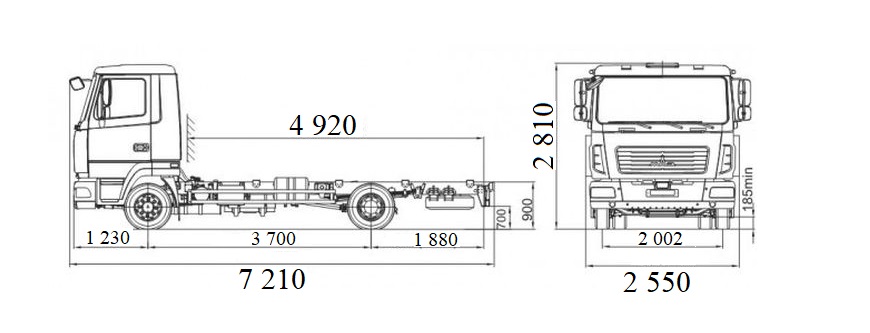

Шасі
Вантажовисотні характеристики
Опис
-
При виробництві робочого обладнання використовуються матеріали і комплектуючі провідних європейських виробників Oleo Meccanica Industriale Componenti S.r.l (Італія), Comer Industries S.p.A. (Італія), Sandern Schneid-und Umformatechnik (Німеччина), BADESTNOST (Болгарія), GALLI ERIO SRL (Італія), MP Filtri (Італія), Hydraulfunktion AB (Швеція),що забезпечують надійну роботу підйомника в будь-яких кліматичних умовах.
-
Використання високоміцної конструкційної сталі DOMEX з межею текучості 700 мПа при виготовленні металоконструкцій стріли, дозволяє значно зменшити металоємність конструкції при збереженні вантажовисотних характеристик.
-
При виготовленні підйомника враховуються вимоги і побажання Замовника, які не суперечать вимогам безпеки. Робоче обладнання даного підйомника застосовується при виготовленні різної спецтехніки для гірничо-видобувної промисловості та залізничного транспорту.
Можливість монтажу на Шасі:
Характеристики підйомника ВІПО-24-01:
|
Базове шасі |
МАЗ 4371 (4х2) Євро 4 |
|
Вантажопідйомність люльки, кг, не більше |
300 |
|
Площа люльки, м2 |
1,0±0,1 |
|
Максимальна кількість людей в люльці, чол.. |
2 |
|
Максимально допустиме ручне зусилля (створене двома людьми в люльці), Н |
400 |
|
Робоча висота підйому, м, не більше |
24 |
|
Виліт стріли, мм, не більше |
14 |
|
Максимальна швидкість підйому люльки, м/с |
0,5 |
|
Час підйому люльки на найбільшу висоту, сек |
120 |
|
Максимальна частота обертання поворотної частини об/хв |
0,5 |
|
Максимальна транспортна швидкість, км/год |
70 |
|
Опорний контур, мм, не менше |
5060´5600 |
|
Максимальна реакція опори на лапи, кН |
116 |
|
Коефіцієнт статичної стійкості |
1,34 |
|
Кут повороту стріли, град, не більше |
360° |
|
Спосіб керування |
Электрогідравлічний |
|
Робочий тиск в гідросистемі, МПа |
16 |
|
Спосіб струмопідводу до підйомника |
От электрооборудования базового шасси |
|
Повна маса підйомника, кг, не більше |
9200 |
|
Габаритні розміри підйомника в транспортному положенні (рисунок 3), мм, не більше |
|
|
- довжина |
7990 |
|
- ширина |
2500 |
|
- висота |
3165 |
Кабіна МАЗ-4371 (як зовні, так і всередині), істотно відрізняється від попередніх моделей. Зокрема, для обробки салону застосовуються пластикові панелі, на дверях встановлені цільні скла. Дизайн автомобіля став більш сучасним, придбав європейські риси.
На даному транспортному засобі встановлено цілісний бампер з пластмаси, який при бажанні клієнта може бути пофарбований в той же колір, що і кабіна. У базову комплектацію МАЗ-4371 входить двигун ММЗ Д-245.35Е4, що відповідає вимогам екологічного стандарту Євро-4.
Потужність двигуна ММЗ Д-245.35Е4 становить 169 л. с. Автомобіль оснащений 6-ступінчастою коробкою передач FAST GEAR 6J70TA F S5-42 і шинами 235/75 R17,5.
|
Колісна формула |
4х2 |
|
Технічно допустима загальна маса автомобіля, кг |
10100 |
|
Технічно допустима вантажопідйомність, кг |
5.65 |
|
Габарити, мм (довжина / ширина / висота) |
7210/2550/2810 |
|
Довжина платформи, мм |
4920 |
|
Розподіл повної маси на передню вісь, кг |
3800 |
|
Розподіл повної маси на задню вісь, кг |
6300 |
|
Повна маса, кг |
4300 |
|
Тип шасі |
вантажне |
|
Тип КПП |
механічна |
|
Кількість передачі вперед / назад |
6 |
|
Розмір шин |
235 / 75R17 |
|
екологічна норма |
EURO-5 |
|
Тип двигуна |
дизель |
|
Паливний бак, л |
200 |
|
Тип кабіни |
мала 2-місцева |
Особливості
Люлька
ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:
- алюмінієва люлька
- сталева люлька
- Поворотна люлька ± 45 °
- Складна люлька (базова комплектація для стріли над кабіною)
Майданчик
Варіанти виконання Майданчики:
- алюмінієвий настил
- сталевий настил
- огорожа майданчика
Маячок
Проблискові маячки:
Підйомник може бути укомплектований проблисковими маячками
Фара шукач
Фара шукач
Підйомник може бути укомплектований фара шукачем
Розетки
розетки
Люлька підйомника може бути укомплектована розеткою
Ящик для інструментів
Ящики для інструментів
Підйомник може бути укомплектований ящиками для інструментів різних видів
Інвентарна підкладка
інвентарні підкладки
Підйомник може бути укомплектований інвентарними підкладками різних видів
Пульт
пульти
Підйомник може бути укомплектований виносним проводовим або дистанційним пультами
Ізоляція
ізоляція
На підйомнику може бути виконана ізоляція до 10 000В
Антикреш
Антикреш
Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)
Бар’єр
бар'єр
Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"
Кольорове виконання
Кольорове виконання
Підйомник може бути виконаний в різній колірній гаммі
Електричний аварійний насос
Електричний аварійний насос
Підйомник може бути укомплектований електричним аварійним насосом
