Автогідропідйомник ВІПО-24 МАЗ 5434 (4х4) від компанії "Київспецтех" призначений для підйому робітників з інструментами і матеріалами на висоту до 24 м при максимальній вантажопідйомності 300 кг., а також для виконання будівельних, монтажних, ремонтних та інших видів робіт в умовах обмеженого простору. Бічний виліт АГП становить 14 м. Кут повороту стріли 360 градусів. АГП оснащений дизельним двигуном ЯМЗ-65651 потужністю 270 к.с.

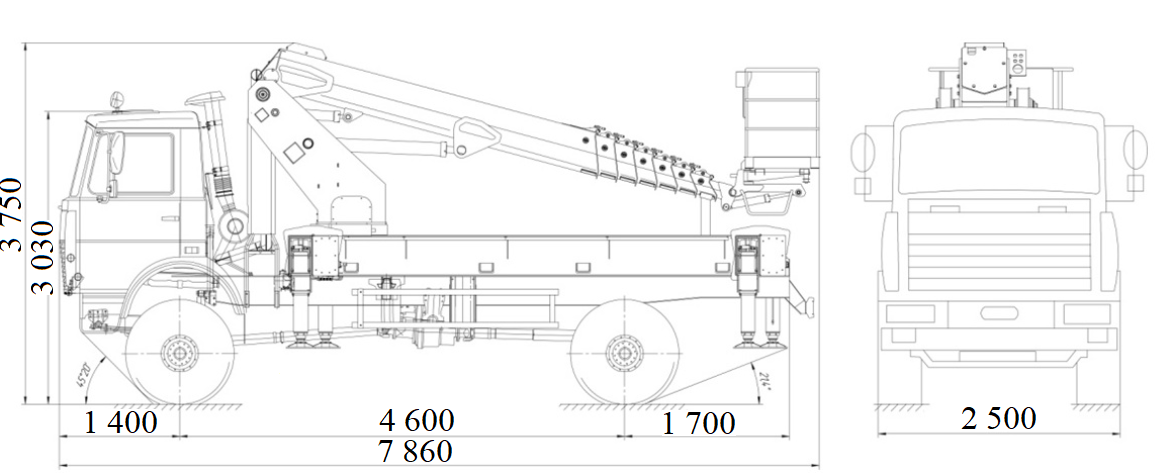

Креслення
Вантажовисотні характеристики
Опис
Підйомник автомобільний МАЗ 5434 (4х4) від компанії "Київспецтех" гідравлічний з робочою платформою «ВІПО-24». Телескопічна 7-ми секційна стріла поєднана з поворотною рамою або ричажна система з поворотною рамою.
При виробництві робочого обладнання використовуються матеріали і комплектуючі провідних європейських виробників Oleo Meccanica Industriale Componenti S.r.l (Італія), Comer Industries S.p.A. (Італія), Sandern Schneid-und Umformatechnik (Німеччина), BADESTNOST (Болгарія), GALLI ERIO SRL (Італія), MP Filtri (Італія), Hydraulfunktion AB (Швеція),що забезпечують надійну роботу підйомника в будь-яких кліматичних умовах.
Використання високоміцної конструкційної сталі DOMEX з межею текучості 700 мПа при виготовленні металоконструкцій стріли, дозволяє значно зменшити металоємність конструкції при збереженні вантажовисотних характеристик.
При виготовленні підйомника враховуються вимоги і побажання Замовника, які не суперечать вимогам безпеки.
Робоче обладнання даного підйомника застосовується при виготовленні різної спецтехніки для гірничо-видобувної промисловості та залізничного транспорту.
Можливість монтажу на Шасі:
Характеристики підйомника ВІПО-24-01:
|
Найменування параметру |
Значення параметра підйомника на шасі |
||
|
Базове шасі |
МАЗ 5434 |
МАЗ 24 4471 |
МАЗ 5551 |
|
Вантажопідйомність люльки, кг, не більше |
300 |
300 |
300 |
|
Площа люльки, м2 |
1,0±0,1 |
1,0±0,1 |
1,0±0,1 |
|
Максимальна кількість людей в люльці, чол. |
2 |
2 |
2 |
|
Робоча висота підйому, м, не більше |
24 |
24 |
24 |
|
Виліт стріли, мм, не більше |
14000 |
14000 |
14000 |
|
Максимальна швидкість підйому люльки, м/с |
0,5 |
0,5 |
0,5 |
|
Максимальна транспортна швидкість, км/год |
70 |
70 |
70 |
|
Кут повороту стріли, град, не більше |
360° |
360° |
360° |
|
Повна маса підйомника, кг, не більше |
8180 |
8180 |
8180 |
|
Габаритні розміри підйомника в транспортному положенні мм, не більше |
7865х2550х3750 |
85000х2550х3300 |
7560х2550х3410 |
Характеристики Шасі:

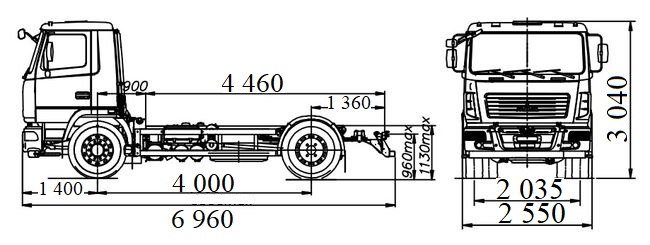

МАЗ-5434 являє собою повнопривідний великотоннажний автомобіль-шасі з колісною конфігурацією «4 × 4», адаптований для експлуатації та по дорогах загальної мережі, і в умовах бездоріжжя.
Він призначений він для монтажу різного спеціального устаткування - комунальна, сільськогосподарська та будівельна техніка, автопідйомники, цистерни.
|
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ |
|
|
Максимальна швидкість, км / год. |
81 |
|
Тип кабіни |
Мала |
|
Обсяг паливного бака, л. |
350 |
|
Коробка передач (число передач) |
ЯМЗ-2381-06 (8) |
|
Розмір шин |
14.00R20 |
|
Потужність двигуна, кВт / к.с. |
198,6 / 270 |
|
Модель двигуна |
ЯМЗ-65651 / Євро-4 |
|
РОЗПОДІЛ МАСИ І НАВАНТАЖЕНЬ |
|
|
Маса спорядженого автомобіля, кг. |
8000 |
|
Технічно допустима вантажопідйомність, кг |
7850 |
|
Технічно допустима повна маса автомобіля, кг |
16000 |
|
на задній міст, кг |
9000 |
|
на передню вісь, кг г |
7000 |
Особливості
Люлька
ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:
- алюмінієва люлька
- сталева люлька
- Поворотна люлька ± 45 °
- Складна люлька (базова комплектація для стріли над кабіною)
Майданчик
Варіанти виконання Майданчики:
- алюмінієвий настил
- сталевий настил
- огорожа майданчика
Маячок
Проблискові маячки:
Підйомник може бути укомплектований проблисковими маячками
Фара шукач
Фара шукач
Підйомник може бути укомплектований фара шукачем
Розетки
розетки
Люлька підйомника може бути укомплектована розеткою
Ящик для інструментів
Ящики для інструментів
Підйомник може бути укомплектований ящиками для інструментів різних видів
Інвентарна підкладка
інвентарні підкладки
Підйомник може бути укомплектований інвентарними підкладками різних видів
Пульт
пульти
Підйомник може бути укомплектований виносним проводовим або дистанційним пультами
Ізоляція
ізоляція
На підйомнику може бути виконана ізоляція до 10 000В
Антикреш
Антикреш
Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)
Бар’єр
бар'єр
Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"
Кольорове виконання
Кольорове виконання
Підйомник може бути виконаний в різній колірній гаммі
Електричний аварійний насос
Електричний аварійний насос
Підйомник може бути укомплектований електричним аварійним насосом
