Автогідропідйомник ВІПО-24 КАМАЗ-43502 (4х4) від компанії "Київспецтех" призначений для підйому робітників з інструментами і матеріалами на висоту до 24 м при максимальній вантажопідйомності 300 кг., а також для виконання будівельних, монтажних, ремонтних та інших видів робіт в умовах обмеженого простору. Кут повороту стріли становить 360 градусів. Бічний виліт АГП 14 м.
Креслення
Автовишка

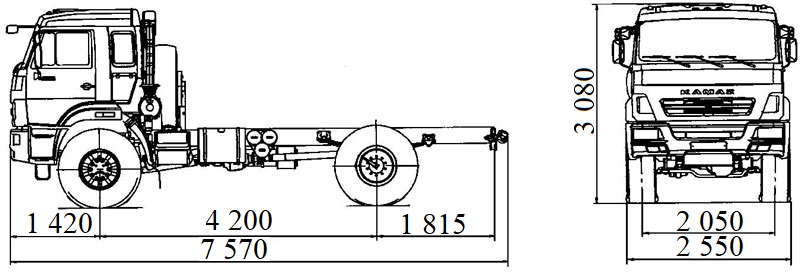

Шасі
Вантажовисотні характеристики
Опис
Автогідропідйомник ВІПО-24 КАМАЗ-43502 (4х4) від компанії "Київспецтех" гідравлічний з робочою платформою «ВІПО-24». Телескопічна 7-ми секційна стріла поєднана з поворотною рамою або ричажна система з поворотною рамою.
При виробництві робочого обладнання використовуються матеріали і комплектуючі провідних європейських виробників Oleo Meccanica Industriale Componenti S.r.l (Італія), Comer Industries S.p.A. (Італія), Sandern Schneid-und Umformatechnik (Німеччина), BADESTNOST (Болгарія), GALLI ERIO SRL (Італія), MP Filtri (Італія), Hydraulfunktion AB (Швеція),що забезпечують надійну роботу підйомника в будь-яких кліматичних умовах.
Використання високоміцної конструкційної сталі DOMEX з межею текучості 700 мПа при виготовленні металоконструкцій стріли, дозволяє значно зменшити металоємність конструкції при збереженні вантажовисотних характеристик.
При виготовленні підйомника враховуються вимоги і побажання Замовника, які не суперечать вимогам безпеки.
Робоче обладнання даного підйомника застосовується при виготовленні різної спецтехніки для гірничо-видобувної промисловості та залізничного транспорту.
Повнопривідне двовісне шасі з колісною формулою 4х4. Відрізняється невеликими габаритами і високою мобільністю, відмінно підходить для експлуатації в міських умовах.
Шасі Камаз 43502 має односхилий ошиновка і володіє відмінними всюдихідними якостями, часто використовується в умовах важкодоступній місцевості. Оснащується двигунами стандарту ЄВРО-5, паливною апаратурою BOSCH і Common Rail.
Шасі Камаз 43502 використовується для установки / монтажу навісного обладнання, в ролі якого можуть виступати:
-
цистерна (для різних потреб, включаючи перевезення нафтопродуктів);
-
фургон (загального призначення, майстерня, житловий або побутової модулі та ін.);
-
бортова платформа (можлива доробка для перевезення пропанових і кисневих балонів);
-
крано-маніпуляторна установка (вага КМУ не повинен перевищувати допустиму норму);
-
комбінований набір технологічного обладнання (пересувна майстерня з КМУ, парогенераторна установка, пересувна електростанція, бортова платформа з КМУ і ін.).
Можливість монтажу на Шасі:
Характеристики підйомника:
|
Базове шасі |
КАМАЗ 43502 (4х4)Євро 4 |
|
Вантажопідйомність люльки, кг, не більше |
300 |
|
Площа люльки, м2 |
1,0±0,1 |
|
Максимальна кількість людей в люльці, чол.. |
2 |
|
Максимально допустиме ручне зусилля (створене двома людьми в люльці), Н |
400 |
|
Робоча висота підйому, м, не більше |
24 |
|
Виліт стріли, мм, не більше |
14 |
|
Максимальна швидкість підйому люльки, м/с |
0,5 |
|
Час підйому люльки на найбільшу висоту, сек |
120 |
|
Максимальна частота обертання поворотної частини об/хв |
0,5 |
|
Максимальна транспортна швидкість, км/год |
70 |
|
Опорний контур, мм, не менше |
5060´5600 |
|
Максимальна реакція опори на лапи, кН |
116 |
|
Коефіцієнт статичної стійкості |
1,34 |
|
Кут повороту стріли, град, не більше |
360° |
|
Спосіб керування |
Электрогідравлічний |
|
Робочий тиск в гідросистемі, МПа |
16 |
|
Спосіб струмопідводу до підйомника |
Від електрообладнання базового шасі |
|
Повна маса підйомника, кг, не більше |
11720 |
|

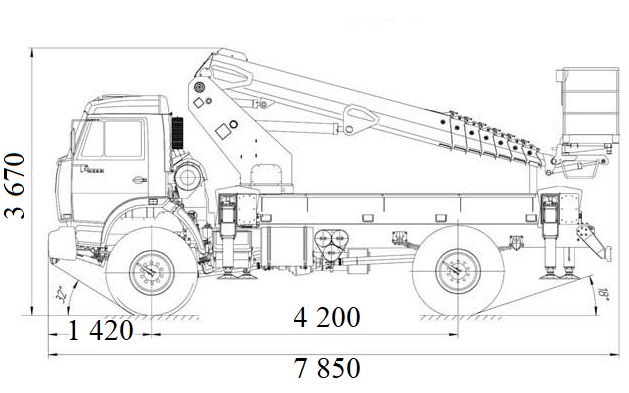

Габаритні розміри підйомника в транспортному положенні (рисунок 3), мм, не більше |
|
|
- довжина |
7850 |
|
- ширина |
2550 |
|
- висота |
3670 |
Характеристики Шасі:
|
Колісна формула |
4х4 |
|
Маса надбудови з вантажем 1) 2) , кг |
5300-5700 |
|
Технічно допустима максимальна маса транспортного засобу 2) , кг |
12700 |
|
Технічно допустима максимальна маса причепа на буксирі, кг |
7000 |
|
Технічно допустима максимальна маса автопоїзда, кг |
19700 |
|
Максимальний підйом, який може здолати,%, не менше: |
|
|
автомобілем |
60 (31º) |
|
автопоїздом |
36 (20º) |
|
колеса дискові |
310-533 або 254-508 |
|
Шини |
425/85 R21 або 390 / 95R20 |
Особливості
Люлька
ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:
- алюмінієва люлька
- сталева люлька
- Поворотна люлька ± 45 °
- Складна люлька (базова комплектація для стріли над кабіною)
Майданчик
Варіанти виконання Майданчики:
- алюмінієвий настил
- сталевий настил
- огорожа майданчика
Маячок
Проблискові маячки:
Підйомник може бути укомплектований проблисковими маячками
Фара шукач
Фара шукач
Підйомник може бути укомплектований фара шукачем
Розетки
розетки
Люлька підйомника може бути укомплектована розеткою
Ящик для інструментів
Ящики для інструментів
Підйомник може бути укомплектований ящиками для інструментів різних видів
Інвентарна підкладка
інвентарні підкладки
Підйомник може бути укомплектований інвентарними підкладками різних видів
Пульт
пульти
Підйомник може бути укомплектований виносним проводовим або дистанційним пультами
Ізоляція
ізоляція
На підйомнику може бути виконана ізоляція до 10 000В
Антикреш
Антикреш
Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)
Бар’єр
бар'єр
Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"
Кольорове виконання
Кольорове виконання
Підйомник може бути виконаний в різній колірній гаммі
Електричний аварійний насос
Електричний аварійний насос
Підйомник може бути укомплектований електричним аварійним насосом
