Автопаливозаправник АПЗ-8 на шасі MAN 15.250 з двома секціями це європейський паливозаправник з дизельним двигуном потужністю 250 к.с.(об'єм 6.8 см.3), Common-Rail, OBD2. Колісна формула 4х2, (V=8 м3) призначений для перевезення рідких нафтопродуктів щільністю до 860 кг/м3.

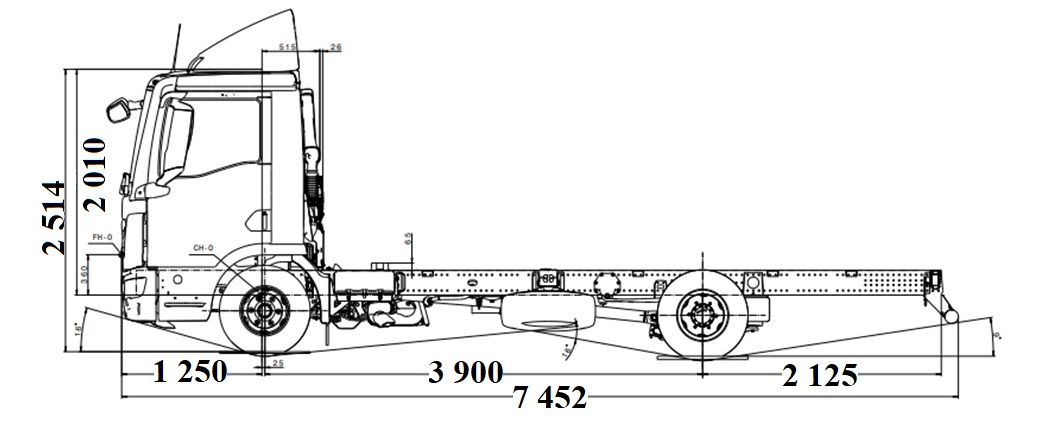

Креслення шасі
Опис
Автоцистерна представлена компанією Київспецтех, має об'єм 8 кубічних метрів з двома вузлами видачі палива, що дозволяє одночасно заправляти два автомобілі. Вузли видачі палива розташовані окремо, безпосередньо під секцією цистерни, що забезпечує зручність та ефективність.
Конструкція автопаливозаправника відрізняється еліптичними днищами, які надають опуклої форми передній та задній стінкам цистерни. Цистерна може бути виготовлена з сталі Ст 3 або 09Г2С, з можливістю замовлення одно- або двосекційної версії.
Автопаливозаправник є унікальним транспортним засобом для перевезення рідких нафтопродуктів по всьому світу. Його особливості та технічні характеристики роблять його ідеальним вибором для задоволення потреб критичної інфраструктури та бізнесу України.
Альтернативи шасі для встановлення надбудови
Кабіна
- Кабіна CC: компактна (вузька, коротка, звичайної висоти).
- Підвіска кабіни Basic.
- Без підйомного люка/зсувного даху.
- Пластмасовий бампер.
- Вбудований передній ступінь з поручнями.
- Вітрове скло, багатошарове безпечне скло (VSG), тоноване.
- Без сонцезахисного козирка перед вітровим склом.
- Склоомивач для вітрового скла.
- Ручне включення склоочисників.
- Підніжка для входу нерухома.
- Ручний дверний замок.
- Передня фара H7.
- Денні ходові вогні.
| Найменування | К-ть |
| Запірна арматура: | |
| трубопровід 76 мм | 1 |
| Комплектація: | |
| передпускний клапан | 1 |
| пенал зливного рукава | 2 |
| стаціонарні сходи | 1 |
| бічний захист | 1 |
| противідкатні пристрої | 2 |
| кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички помаранчевого кольору 40 на 30 см | 2 |
| табличка АДР оранжевого кольору (30 1202) для дизпалива (Лабораторія АДР) | 2 |
| комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн. | 2 |
| основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм | 2 |
| великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин | 3 |
|
великий маркувальний знак небезпечної для довкілля речовини 25 на25 см |
3 |
|
кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого знака небезпеки 25 на 25 см |
2 |
| барабан заземлення | 1 |
| вогнегасник порошковий ВП - 6 (з) ABC | 2 |
| ящик для вогнегасника ємністю 6 кг | 2 |
| кронштейн транспортний скриньки для вогнегасник | 2 |
| захист паливного бака | 1 |
| чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18 | 1 |
|
скриня для зберігання піску PIT BOX червоний поліпропілен (655х520х570) |
1 |
| дихаючий клапан 2" | 1 |
| Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ | 2 |
| фільтр грубої очистки | 1 |
| насос 12 В, продуктивність до 60л/хв | 1 |
| рукава 6 м, Ø 1 дюйм | 1 |
| пістолет з автоматичним відсіканням | 1 |
| Лічильник ППО-25 на пістолеті з похибкою ±5% | 1 |
| котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину | 2 |
| Документи МРЕВ | 1 |
| СЕРТИФІКАЦІЯ | 1 |
| Підрамник | 1 |
| Крила | 2 |
| Інструментальний ящик (за кабіною) | 1 |
| Колонка+ящик для піску позаду ємності | 1 |
| Ємність, м3 | 8 |
| Кількість секцій | 2 |
Основні характеристики шасі |
|
|
Назва характеристики |
Опис |
|
Загальна довжина |
7 452 мм |
|
Передній звіс автомобіля |
1 482 мм |
|
Задній звис рами |
2 325 мм |
|
Відстань від першої передньої осі до кузова |
491 мм |
|
Ширина із дзеркалом заднього виду |
2 981 мм |
|
Ширина над кабіною |
2 240 мм |
|
Ширина рами спереду |
964 мм |
|
Ширина рами позаду |
864 мм |
|
Профіль рами |
220 х 70 x 7 |
|
Максимальна зовнішня висота без навантаження |
2 820 мм |
|
Максимальна зовнішня висота, під навантаженням |
2 746 мм |
|
Висота рами на теоретичній задній колісній базі, без навантаження |
857 мм |
|
Висота рами на теоретичній задній колісній базі, під навантаженням |
827 мм |
|
Маса шасі спереду |
3 500 кг |
|
Маса шасі позаду |
1 578 кг |
|
Корисне навантаження |
10 422 кг |
|
Допустима власна маса |
15 500 кг |
|
Технічно допустима власна маса автомобіля |
15 500 кг |
