Автопаливозаправник АПЗ-5 на базі DONGFENG CA91-401 з двома секціями - ідеальний автопаливозаправник європейського зразку з двигуном CUMMINS ISF3.8S5154 EURO5, потужністю 115 кВт / 156 к.с. Коробка передеч 6 ступенева FAST 6 SPEE ( 6DS60T) та колесами 8.25R16 14PR.
Креслення

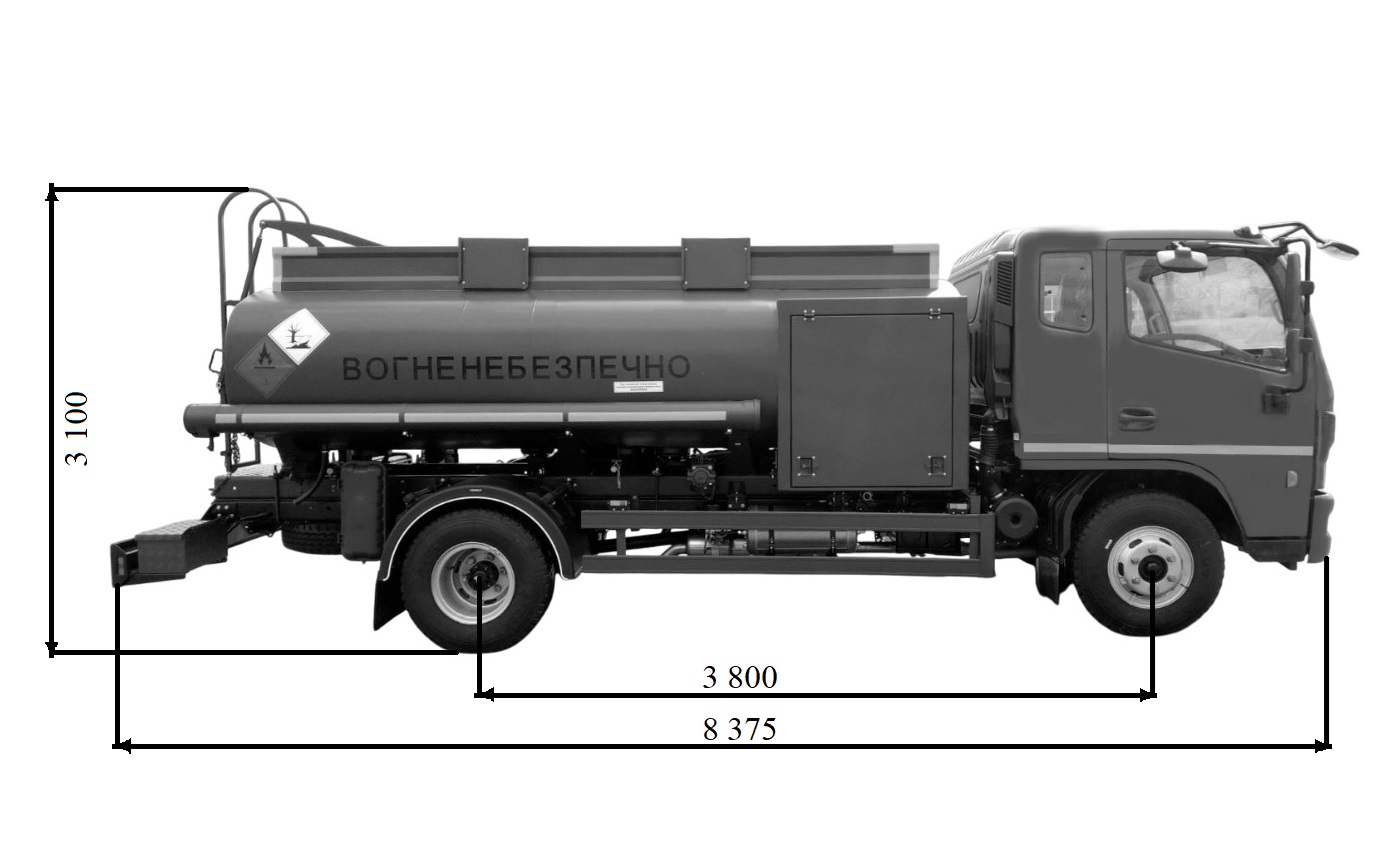

Автопаливозаправник
Шасі
Опис
Автопаливозаправник АПЗ-5 на базі DONGFENG CA91-401 з двома секціями є ідеальним автопаливозаправником європейського зразка, оснащеним потужним двигуном CUMMINS ISF3.8S5154 EURO5, який забезпечує потужність 115 кВт (156 к.с.). Коробка передач - 6-ступенева FAST 6 SPEE (6DS60T), а колеса - 8.25R16 14PR.
Автопаливозаправник АПЗ-5 DONGFENG CA91-401 з двома секціями призначений для перевезення рідких нафтопродуктів щільністю до 860 кг/м³, а також для заправки транспортних засобів через лічильник. Злив нафтопродуктів може здійснюватися самопливом з цистерни в ємність, розташовану нижче рівня цистерни, або за допомогою насоса, встановленого на автоцистерні.
Цей автопаливозаправник має можливість виготовлення з одно- або двосекційною цистерною, що надає додаткову гнучкість у використанні. Дизельний двигун CUMMINS ISF3.8S5154 EURO5, потужністю 115 кВт (156 к.с.), ідеально підходить для міських умов експлуатації, забезпечуючи достатню потужність і економічність.
Автопаливозаправник оснащений сучасним обладнанням, яке гарантує надійність і ефективність роботи. Високоякісні компоненти і продуманий дизайн забезпечують зручність і безпеку під час експлуатації. Це робить АПЗ-5 відмінним вибором для компаній, що займаються перевезенням і заправкою нафтопродуктів.
Завдяки своїм характеристикам і можливостям, автопаливозаправник АПЗ-5 на базі DONGFENG CA91-401 забезпечує високу продуктивність, надійність і комфорт, що є важливими складовими для ефективної роботи в сучасних умовах.
Комплектація
- Стаціонарні сходи;
- дихальний клапан;
- підйомний поручень;
- лічильник;
- трап у верхній частині цистерни;
- рукав - 10 м;
- пластиковий пенал вогнегасника;
- фільтр очищення палива перед лічильником;
- проблисковий маячок;
- перепускний клапан;
- ящик для піску;
- заправний пістолет з відсікачем 1;
- противідкатний захист;
- насос ВС-80;
- огородження горловин по всій довжині;
- зливний рукав 4м;
- кнопка включення КОМу з кабіни, маси та проблискового маячка;
- пенал зливного рукава 4м.
| Параметр | Показник |
| Колісна база | 3800 мм |
| Двигун | CUMMINS ISF3.8S5154 EURO5 |
| Потужність | 115 кВт / 156 к.с. |
| Крутний момент | 500 Нм |
| Паливний бак | 125 л |
| Обʼєм цистерни | 5 м3 |
| КПП | 6 ступенева FAST 6 SPEED（6DS60T) |
| Навантаження на передню вісь | 2700 кг |
| Навантаження на задню вісь | 5500 кг |
| Колеса | 8.25R16 14PR. |
Особливості
|
№ п/п |
Найменування |
Кількість |
|
1 |
Запірна арматура: |
|
|
1.1. |
трубопровід 76 мм |
1 |
|
2 |
Комплектація: |
|
|
2.1. |
перепускний клапан |
1 |
|
2.2. |
пенал зливного рукава |
2 |
|
2.3. |
стаціонарні сходи; |
1 |
|
2.4. |
бічний захист |
1 |
|
2.5. |
противідкатні пристрої |
2 |
|
2.6. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички оранжевого кольору 40 на 30 см |
2 |
|
2.7. |
табличка АДР оранжевого кольору (30 1202) для дизпалива (Лабораторія АДР) |
2 |
|
2.8. |
комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн |
2 |
|
2.9. |
основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм |
2 |
|
2.10. |
великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин |
3 |
|
2.11. |
великий маркувальний знак небезпечної для довкілля речовини 25 на 25 см |
3 |
|
2.12. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого знака небезпеки 25 на 25 см |
2 |
|
2.13. |
барабан заземлення |
1 |
|
2.14. |
вогнегасник порошковий ВП - 6 (з) ABC |
2 |
|
2.15. |
ящик для вогнегасника ємністю 6 кг |
2 |
|
2.16. |
кронштейн транспортний скриньки для вогнегасника |
2 |
|
2.17. |
захист паливного бака |
1 |
|
2.18. |
чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18 |
1 |
|
2.19. |
скриня для зберігання піску PIT BOX червоний поліпропілен (655х520х570) |
1 |
|
2.20. |
дихаючий клапан 2" |
1 |
|
3 |
Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ |
2 |
|
3.1. |
фільтр грубої очистки |
1 |
|
3.2. |
насос 12 В, продуктивність до 60л/хв |
1 |
|
3.3. |
рукава 6 м, Ø 1 дюйм |
1 |
|
3.4. |
пістолет з автоматичним відсіканням |
1 |
|
3.5. |
лічильник на пістолеті з похибкою ±5% |
1 |
|
3.6. |
котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину |
2 |
|
4. |
Укорочення рами |
1 |
|
5. |
Документи МРЕВ |
1 |
|
5.1. |
СЕРТИФІКАЦІЯ |
1 |
|
6. |
Підрамник |
1 |
|
7. |
Крила |
2 |
|
8. |
Інструментальний ящик (за кабіною) |
1 |
|
9. |
Колонка+ящик для піску позаду ємності |
1 |
|
10. |
Ємність 5 м3 |
|
|
10.1. |
піскоструй |
1 |
|
10.2. |
грунтовка |
1 |
|
10.3. |
фарбування в білий колір |
1 |
