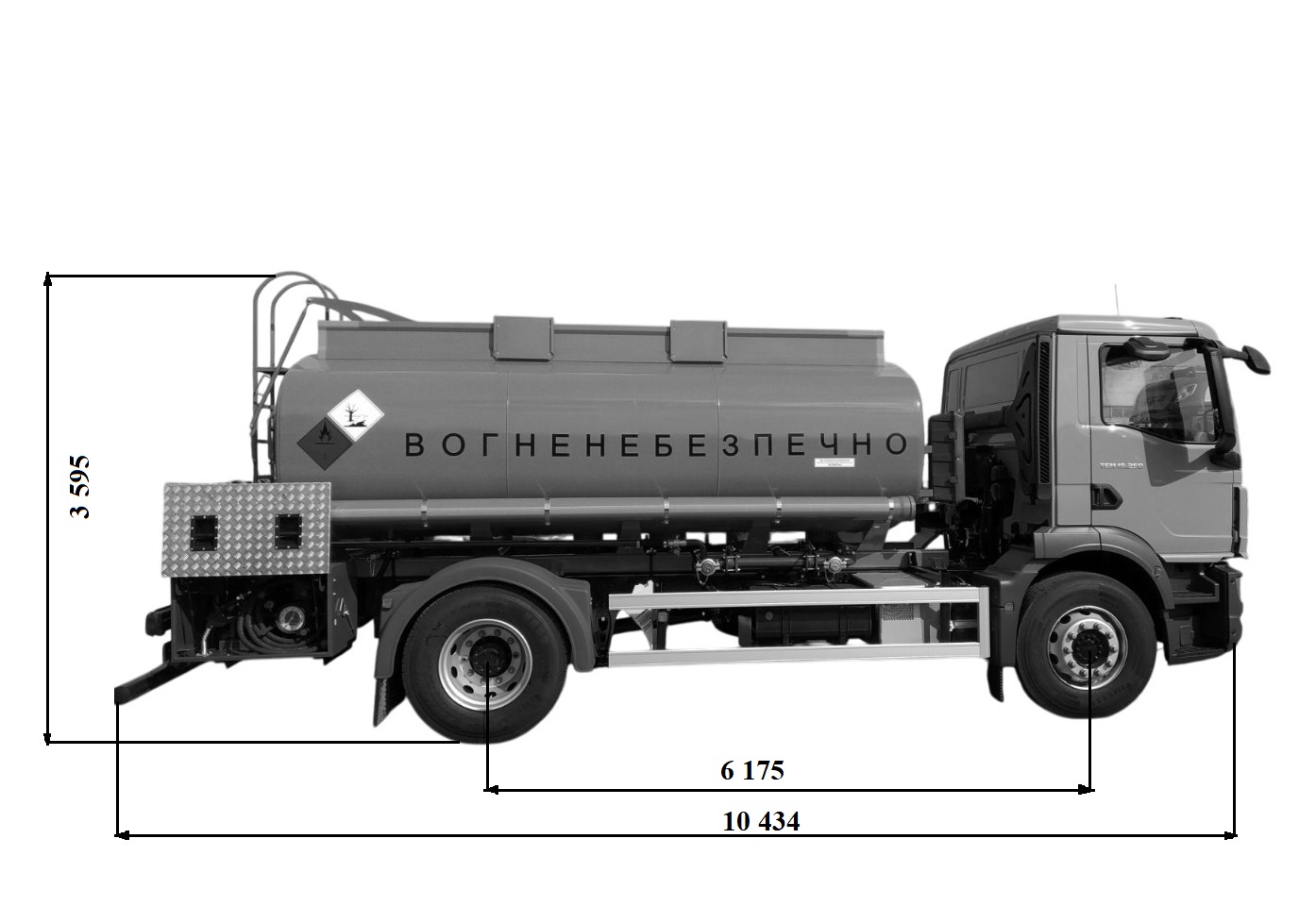

Автопаливозаправник АПЗ-11 на базі MAN TGM 18.250 4X2 BL

Автопаливозаправник АПЗ-11 на базі MAN TGM 18.250 4X2 BL з двома секціями це європейський паливозаправник з дизельним двигуном D0836 потужністю 250 л.с. / 184 кВт, Евро-5 - 1000 Нм, Common-Rail, OBD2. Колісна формула 4х2, (V=11 м3) призначений для перевезення рідких нафтопродуктів.

Об`єм цистерни
11.00 м³
Кількість секцій
2
Menu

Креслення

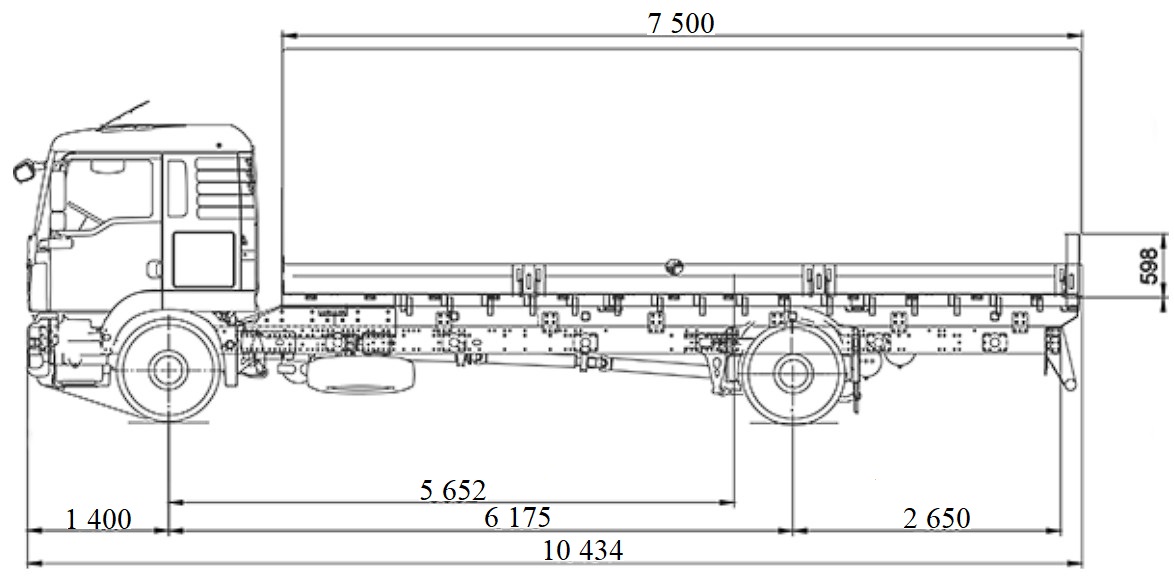

Шасі MAN TGM 18.250 BL CH  креслення

Опис

Автопаливозаправник АПЗ-11 на базі MAN TGM 18.250 4X2 BL з двома секціями має довгу колісну базу 6975 мм із заднім звисом рами 2675 мм, а також відкинутий борт Dhollandia. Під капотом 6,9-літровий шестициліндровий двигун MAN Euro 6d D0836 потужністю 250 к.с. і крутним моментом 1050 Нм. Це двигун з найнижчим рейтингом, який можна встановити на новий TGM і найбільший, який ви могли б поставити в менший TGL- хоча ви можете підвищити діапазон потужності до 290 або 320 к.с., якщо вам потрібно більше потужності для потенційної роботи більш складні місця. Ця модель задовольнить усі потреби сучасного бізнесу по-перше, це економічна та потужна, комфортабельна та містка модель призначений для перевезення рідких нафтопродуктів а по-друге, адаптований для українського споживача, що безвідмовно працює в складних погодних умовах.

Безпека

  • Антиблокувальна система ABS

  • Тротуарне дзеркало заднього виду

  • Панорамне дзеркало з електроприводом та підігрівом

  • Електросклопідйомники, електрорегулювання дзеркал

  • Електронний обмежувач швидкості

  • Бічний захисний пристрій

  • Системи безпеки: ABS, система стабілізації ESC та система утримання у смузі руху Active lane keeping system

  • Електронна гальмівна система (EBS).

Комфорт

  • Комфортне сидіння водія

  • Центральний замок дверей

  • Кондиціонер

  • Комфортне сидіння водія на пневматичній підвісці

  • Багатофункціональне рульове колесо з регулюванням висоти та нахилу

Кабіни

ТМ - комфортна

4353

  • Для перевезень на великі відстані із високим навантаженням всередені країни

  • Компактна, легка конструкція

  • Просторе речове відділення

  • Повноцінне ліжко із дерев'яною решіткою

TN  - універсальна

57454

  • Для транспортування рідких та сипких вантажів, деревини, стройматеріалів, а також для рефрижераторних перевезень з високим навантаженням

  • Компактна конструкція нормальної висоти

  • Комфортний салон та зручне ліжко з решітчастим каркасом

CC - компактна

6568586

  • Компактність для місцевих та розвізних перевезень або будівельного майданчика

  • Дуже низький вхід

  • Двері які широко відчиняються

  • Зручний прохід

  • Немарке оздоблення салону

DN - кабіна с з двома рядами сидінь

5464

  • Для невеликих промислових підприємств, комунальних служб і автомобілів спеціального призначення

  • Чотиридверна кабіна з двома рядами сидінь

  • Місткість до 7 чоловік

  • Просторе речове відділення

  • Немарке оздоблення салону

Двигуни і трансмісія

Двигун MAN D0836 -184 кВт

3232432

  • Вище ККД за рахунок інноваційної концепціі роботи двигуна і нейтралізації відпрацьованих газів.

  • Більше корисного навантаження і меньше витрат палива завдяки зменьшені масі двигуна.

  • Зниження витрат на технічне обслуговування завдяки зменьшеній кількості компонентів.

Двигун MAN D0834 118 кВт - 140 кВт - 162 кВт

4623

  • Більша кількість кінських сил і вище крутний момент при меньшій витраті палива.

  • Меньша маса і меньше робот з технічного обслуговування. завдяки спрощеним системам нейтралізації відпрацьованих газів і охолодження.

Автоматизована механічна коробка передач

436534

  • Індивідуальна стратегія запуску і перемикання для різних цілей застосування.

  • Знижена витрата палива при комфортному стилі водіння.

  • Управління MAN TipMatic правим перемикачом на рульовій колонці.

Безпека та Огляд

  • Комфортний вхід
    Розташований по центру вхід забезпечує найвищий рівень комфорту навіть при частих посадках і висадках.

  • Водій в центрі уваги
    Наша панель приладів з фокусом на водія полегшує рух по місту. Це стало можливим завдяки широкому огляду і ідеальній доступності всіх елементів управління.

  • Розумна допомога

451241265743
Система допомоги при поворотах, цифрові зовнішні дзеркала і асистент зміни смуги руху надають максимум інформації, в тому числі в критичних дорожніх ситуаціях.

Системи допомоги водію:

Система камер 360 градусів: MAN BIRDVIEW

63575

  • Зниження ризику при манівруванні та поворотах.

  • Доступна з додатковим реєстратором для документування пошкоджень.

Камера заднього виду MAN

54634

  • За допомогою камери і системи моніторів відображає, що відбувається позаду автомобіля.

  • Доступна для вантажних автомобілів з полупричіпами та без них.

Комфорт

ке7

Лавірувати по вузьких провулках — це частина роботи. Для посадки і висадки більше не потрібно нахилятися. MAN TGM і MAN TGL пропонують водіям ергономічну посадку та висадку.

  • Великий кут відчинення дверей 89°

  • Широкі, розміщені по центру сходи

  • Нековзні щаблі з решітчастою структурою і практичною брудознімною кромкою

  • Освітлення входу при відкритті дверей

 Рульове колесо

346

Рульове колесо стало гнучкішим, ніж будь-коли: у стані спокою його можна повністю скласти вперед у горизонтальне положення, а при русі можливий крутий кут повороту рульового колеса, як у легковому автомобілі. Зручність одним рухом руки.

Кабіна: все під контролем, все під рукою

В MAN TGM  гарний огляд доступний як зовні, так і всередині.

Інтуітивно зрозуміла приладова панель

568656

Велике поле огляду

342342

Аеродинамічні зовнішні дзеркала

43265445

Електричне стоянкове гальмо

134513415

Управління КПП MAN TIPMATIC

43342

Фото і відео
Технічні характеристики
Автопаливозаправник АПЗ-11 на базі MAN TGM 18.250 4X2 BL
Порівняти з іншими моделями

Потужність

184 кВт (250 к. с.).

Паливо

Diesel

Стандарт по ВГ

Euro-5

Коробка передач

MAN TipMatic 12.12 OD

Паливний бак

220 л. Об'єм емності для AdBlue 35 л, справа

Кабіна

TN: універсальна

Колесна формула

4x2

Повна маса

Повна маса

19 000 кг

19 000 кг

Передня вісь

7 500 кг

7 500 кг

Задня вісь

12 000 кг

12 000 кг

Двигун MAN D0836

Виробник

Man

Марка двигуна

D0836

Тип

6-циліндровий рядний 4-тактний дизельний, з прямим упорскуванням

Кількість циліндрів

6

Хід поршню, мм

125

Діаметр циліндра, мм

108

Об'єм двигуна, куб.см

6871

Потужність двигуна, к.с.

290-326

Крутний момент, Нм/об.хв

1250

Екологічні норми

Евро 5

Вага двигуна, кг

642

Габаритні розміри

Загальна довжина

11147

Передній звис автомобіля

1532

Задній звис рами

3275

Відстань від першої передньої осі до кузова

940

Ширина з дзеркалами заднього виду

2981

Ширина над кабіною

2240

Ширина рами спереду

964

Ширина рами сзаду

864

Профіль рами

270х70х7

Максимальна зовнішня висота без навантаження

3584

Загальна транспортна висота, без навантаження

3584

Максимальна зовнішня висота, під навантаженням

3503

Висота рами на теоретичній задній колісній базі, під навантаженням

988

Діаметр розвороту

22,1 м

Маса шасі з кабіною

6208 кг

Технічно допустима власна маса автомобіля

19 000 кг

Особливості



№ п/п



Найменування



Кількість

1

Запірна арматура:



1.1.

трубопровід 76 мм

1

2

Комплектація:



2.1.

перепускний клапан

1

2.2.

пенал зливного рукава

2

2.3.

стаціонарні сходи;

1

2.4.

бічний захист

1

2.5.

противідкатні пристрої

2



2.6.

кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички

оранжевого кольору 40 на 30 см



2



2.7.

табличка АДР оранжевого кольору (30 1202) для дизпалива

(Лабораторія АДР)



2

2.8.

комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн

2

2.9.

основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм

2

2.10.

великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин

3



2.11.

великий маркувальний знак небезпечної для довкілля речовини 25 на

25 см



3



2.12.

кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого

знака небезпеки 25 на 25 см



2

2.13.

барабан заземлення

1

2.14.

вогнегасник порошковий ВП - 6 (з) ABC

2

2.15.

ящик для вогнегасника ємністю 6 кг

2

2.16.

кронштейн транспортний скриньки для вогнегасника

2

2.17.

захист паливного бака

1

2.18.

чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18

1





2.19.

скриня для зберігання піску PIT BOX червоний поліпропілен

(655х520х570)



1

2.20.

дихаючий клапан 2"

1

3

Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ

2

3.1.

фільтр грубої очистки

1

3.2.

насос 12 В, продуктивність до 60л/хв

1

3.3.

рукава 6 м, Ø 1 дюйм

1

3.4.

пістолет з автоматичним відсіканням

1

3.5.

лічильник на пістолеті з похибкою ±5%

1

3.6.

котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину

2

4.

Укорочення рами

1

5.

Документи МРЕВ

1

5.1.

СЕРТИФІКАЦІЯ

1

6.

Підрамник

1

7.

Крила

2

8.

Інструментальний ящик (за кабіною)

1

9.

Колонка+ящик для піску позаду ємності

1

10.

Ємність 11 м3



10.1.

піскоструй

1

10.2.

грунтовка

1

10.3.

фарбування в білий колір

1
