Вакуумна машина KST-8 на шасі IVECO Trakker ML180

Вакуумна машина KST-8 з об’ємом цистерни 8м³, що виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі IVECO Trakker ML180 з колісною формулою 4х2 призначена для вакуумного очищення вигрібних ям глибиною до 17 м і транспортування фекальних рідин до місця утилізації. Заповнення цистерни здійснюється під дією вакууму 0.085 МПа, звільнення цистерни (з товщиною стінки від 4 до 8 мм) відбувається самопливно або під тиском повітря від вакуумного насоса Jurop потужністю від 360 до 980 м³/год протягом 7 хвилин.

Об`єм цистерни
8.00 м куб.
Продуктивність вакуумного насосу
620 м³/год.
Глибина викачки ями
17.00 м

Опис

До складу спецобладнання входять:

  • цистерна,

  • вакуумний насос з приводом,

  • сигнально-запобіжний пристрій,

  • трубопроводи вакуум-нагнітальної системи з краном,

  • приймальний люк зі всмоктує шлангом,

  • майданчики для обслуговування,

  • електрообладнання.

Вакуумна система включає:

  • 4-х ходовий кран;

  • вакуумний насос;

  • систему трубопроводів.

На лінії всмоктування встановлений поплавцевий клапан, який монтується на кришці сигнально запобіжного пристрою і перекриває всмоктуючу лінію при наповненні цистерни, тим самим унеможливлює попадання відходів в насос.

Окрім цього на лінії всмоктування встановлений бачок проміжний, який призначений для збору конденсату, що утворюється під час заповнення цистерни відходами у всмоктуючій лінії. У нагнітальній лінії насоса встановлений глушник, для зниження шуму при виході повітря з насоса.

Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження.

При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).

Звільнення цистерни здійснюється як самопливом, так і під тиском.

Для візуального спостереження за наповненням цистерни є оглядові вікна.

Для зручності роботи в темний час доби робоче місце оператора висвітлюється спеціальної фарою.

Високоякісне фарбування всіх вузлів і деталей до збірки в поєднанні із суцільним зварювальним швами запобігає утворенню вогнищ корозії і забезпечує надійність і довговічність металоконстр
укцій.

*Примітка: Максимальна глибина всмоктування – відстань по вертикалі від пробно-спускного крана до рівня відходів, що забирають. Для збільшення глибини всмоктування до 17 метрів використовується метод барботажу (спеціальний мундштук).

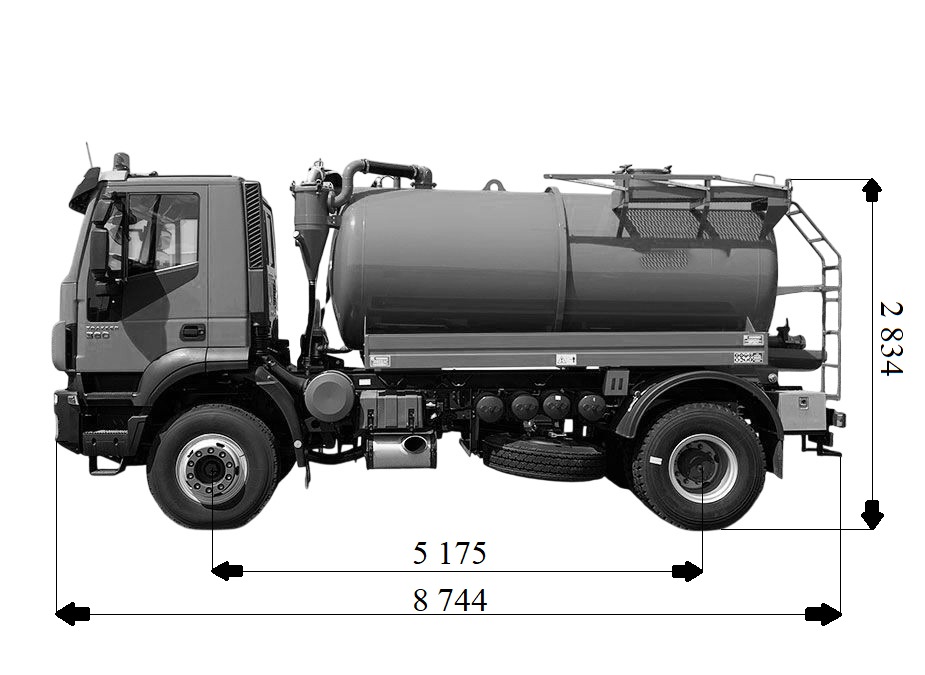

Креслення

Бочка в розрізі

Фото і відео
Технічні характеристики
Вакуумна машина KST-8 на шасі IVECO Trakker ML180
Порівняти з іншими моделями

Технічні характеристики обладнання KST-8:

Параметр

Одиниці вимірювання

Значення

Базове шасі

IVECO Trakker ML180



Місткість цистерни

8

м3

* Глибина очисної ями

до 17 м

м

*Продуктивність вакуумного насосу

від 360 до 980

куб.м / год

Максимальне розрідження в цистерні

МПа

0,08

Час наповнення цистерни

5-7

хв

Країна виробник асенізаційного обладнання

Україна



Технічні характеристики шасі IVECO Trakker:

Параметр Показник
Повна маса 18 000 кг
Вантажопідйомність 12 745 – 12 310 кг
Двигун Tector Euro 5-6, Дизель з турбонаддувом та проміжним охолодженням
Робочий об'єм 5.9
Максимальна потужність 280 к.с. при 2700 об/хв
Максимальний крутний момент 930 Н/м при 1250-2100 об/хв

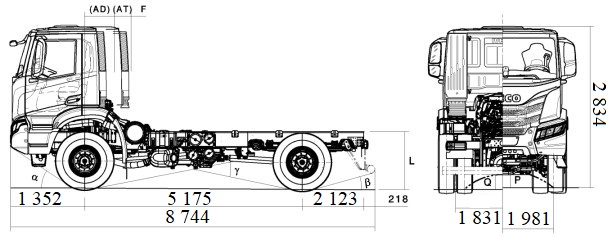

Розміри шасі



Колісна база (A)

5175

Повна довжина (B)

8744

Передній звис (C)

1352

Заднє звисання (D)

2123

Ширина (E)

2495

Пров. вісь – зріз кабіни (F)

265

Зріз кабіни – перед фургоном (H)

385

Висота кабіни (K)

2834

Висота рами від ґрунту (L)

1084

Передній просвіт (M)

1985

Задній просвіт (N)

1820

Мінімальний кліренс (P)

232

Макс. довжина кузова – коротка каб.

6590

Макс. довжина кузова - спальна каб.

5460

Комплектація

Шасі

Вихлопна труба ліворуч

стандарт

Бризковики з водопоглинанням

стандарт

Сталевий паливний бак 180 л.

стандарт

Кришка бака із замком

стандарт

Кронштейни для установки кузова

стандарт

Передній протипідкатний захист

стандарт

Захист радіатора

опція

Аварійний трикутник

опція

Електроустаткування

Генератор змінного струму 70 Амп.

стандарт

Акумулятор 110 Ач

стандарт

Імобіллайзер

стандарт

Механічний вимикач маси

стандарт

Особливості
