Вакуумна машина KST-6 на шасі FOTON АС-8

Вакуумна машина KST-6 з об’ємом цистерни 6м³, що виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі FOTON АС-8 з колісною формулою 4х2 призначена для вакуумного очищення вигрібних ям глибиною до 6м і транспортування фекальних рідин до місця утилізації. Заповнення цистерни здійснюється під дією вакууму 0.085 МПа, звільнення цистерни (з товщиною стінки від 4 до 8 мм) відбувається самопливно або під тиском повітря від вакуумного насоса Jurop потужністю від 432 до 852 м³/год протягом 7 хвилин.

Об`єм цистерни
6.00 м куб.
Продуктивність вакуумного насосу
620 м³/год.
Глибина викачки ями
6.00 м
Menu

Опис

До складу спецобладнання входять:

  • цистерна;

  • вакуумний насос із приводом;

  • сигнально-запобіжний пристрій;

  • трубопроводи вакуум-нагнітальної системи з краном;

  • приймальний люк із всмоктувальним шлангом;

  • майданчики для обслуговування;

  • Електрообладнання.

Вакуумна система призначена для створення розрідження в цистерні при наповненні її відходами та тиску при їх зливі.

Примітка:

* Максимальна глибина всмоктування – відстань по вертикалі від пробно-спускного крана до рівня відходів, що забирають. Для збільшення глибини всмоктування до 17 метрів використовується метод барботажу (спеціальний мундштук).

Бочка в розрізі

Вакуумна система включає:

  • 4-х ходовий кран;

  • вакуумний насос;

  • систему трубопроводів.

На лінії всмоктування встановлений поплавковий клапан, який монтується на кришці сигнально запобіжного пристрою та перекриває всмоктувальну лінію при наповненні цистерни, що унеможливлює попадання відходів у насос. Крім цього на лінії всмоктування встановлено проміжний бачок, який призначений для збору конденсату, що утворюється при заповненні відходами цистерни у всмоктувальній лінії. У нагнітальній лінії насоса встановлений глушник зниження шуму при виході повітря з насоса.

Наповнення цистерни рідкими відходами проводиться шляхом створення цистерни розрідження.

фото

При досягненні граничного рівня заповнення цистерни сигнально запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).

Звільнення цистерни проводиться як самопливом, і під тиском.

Для візуального спостереження над наповненням цистерни є оглядові вікна.

Для зручності роботи у темний час доби робоче місце оператора висвітлюється спеціальною фарою.

Високоякісне фарбування всіх вузлів і деталей до збирання у поєднанні з суцільним зварювальним швами запобігає утворенню вогнищ корозії та забезпечує надійність та довговічність металоконструкцій.

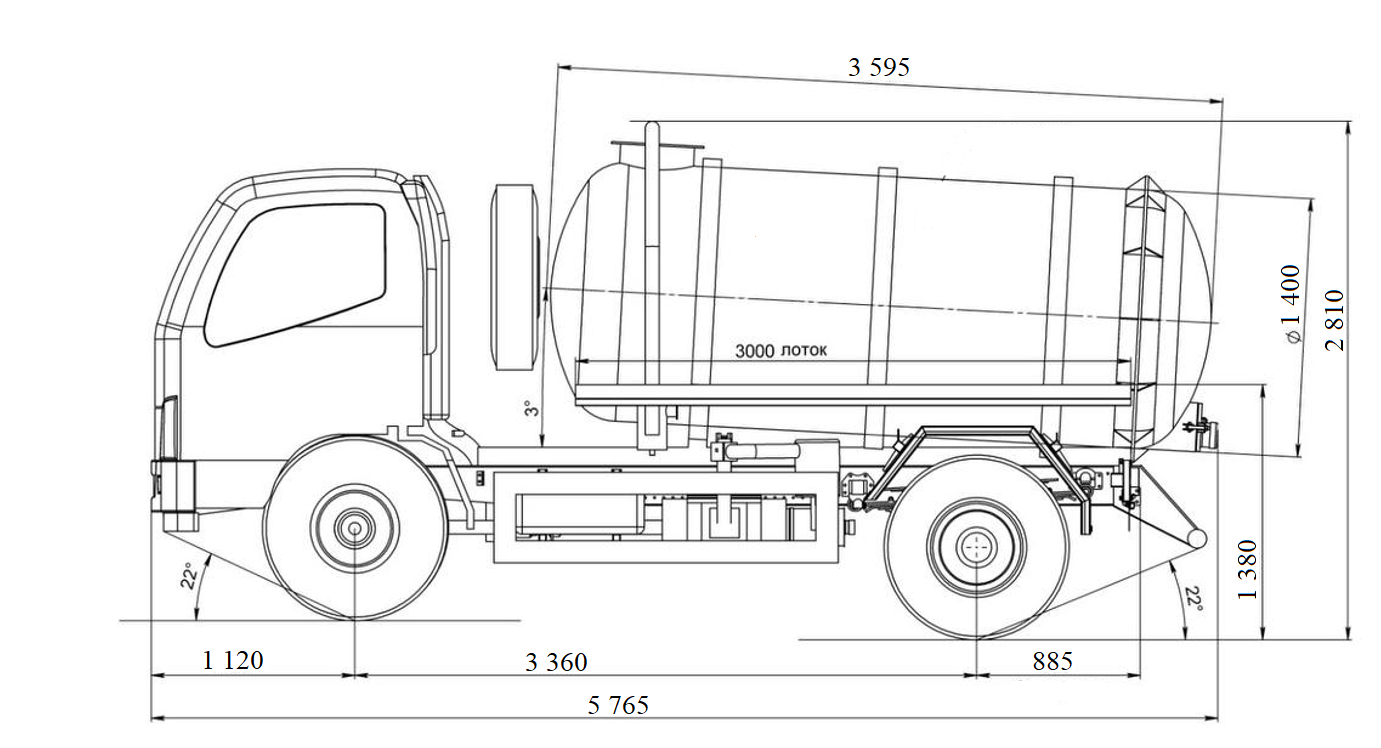

Креслення

Технічні характеристики
Вакуумна машина KST-6 на шасі FOTON АС-8
Порівняти з іншими моделями

Технічні характеристики обладанання KST-6:

Базове шасі

FOTON АС-8



Місткість цистерни

6

м3

*Глибина викачування ями

(з можливістю збільшення викачування ями до 17 м)

від 4,5 до 17

м

*Продуктивність вакуумного насоса

від 432 до 852

куб.м/год

Максимальне розрідження у цистерні

0,08

МПа

Час наповнення цистерни

5-7

мин

Колісна формула

4х2



Країна виробник асенізаційного обладнання

Україна



Технічні характеристики шасі FOTON АС-8:

Модель шасі

FOTON АС-8



Колісна формула ТЗ

4х2



Вантажопідйомність ТЗ

8 000

кг

Власна вага ТЗ

5 000

кг

GVW

13 000

кг

Двигун (Бренд)

Cummins ISF



Об `єм

3 760

см3

Потужність

156/115

л.с/кВт

КПП (Бренд)

ZF тип 6S500 / 6+1



Рама

800х215х65х6



Кабіна/спалка

3 місця/без



Кондиціонер

так



Шини

8.25R20



Паливний бак

алюміній /80

л

Лінійна витрата ДП: л/100км

16-18

л

Гарантія

2 /100 000 км

             рік/км

Особливості
