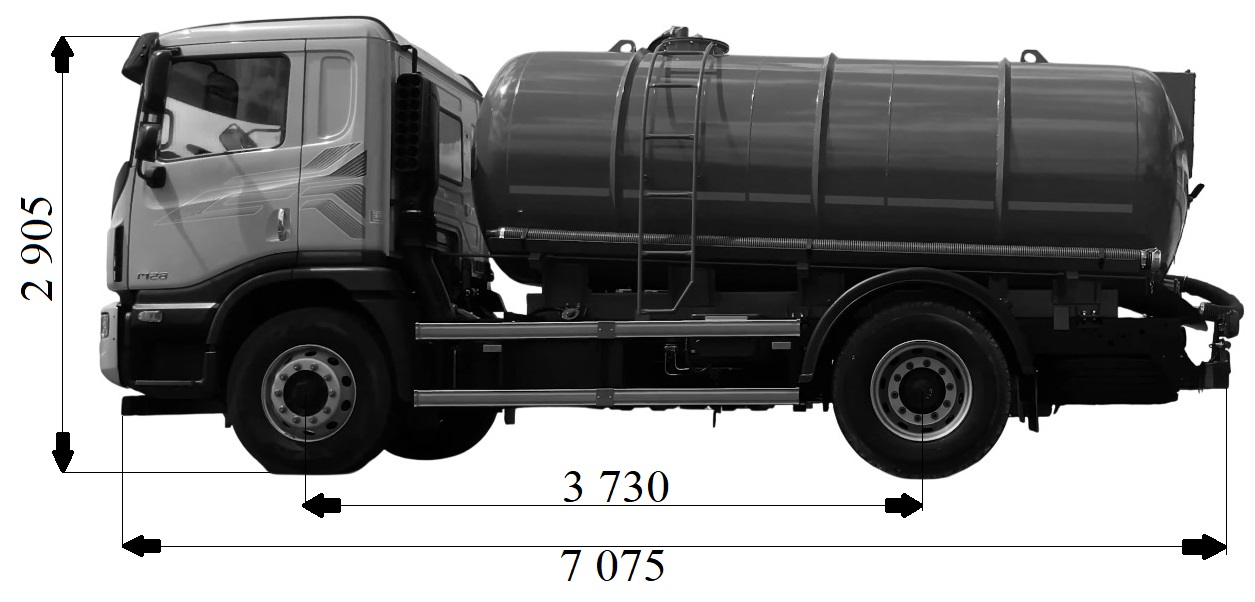

Вакуумна машина KST-10 на шасі Daewoo Maximus HC2AA

Вакуумна машина KST-10 з об’ємом цистерни 10м³, що виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі Daewoo Maximus HC2AA з колісною формулою 4х2 призначена для вакуумного очищення вигрібних ям глибиною до 6м і транспортування фекальних рідин до місця утилізації. Заповнення цистерни здійснюється під дією вакууму 0.085 МПа, звільнення цистерни (з товщиною стінки від 4 до 8 мм) відбувається самопливно або під тиском повітря від вакуумного насоса Jurop потужністю від 432 до 852 м³/год протягом 7 хвилин.

Об`єм цистерни
10.00 м куб.
Продуктивність вакуумного насосу
624 м³/год.
Глибина викачки ями
6.00 м

Опис

До складу спецобладнання входять:

  • цистерна,
  • вакуумний насос з приводом,
  • сигнально-запобіжний пристрій,
  • трубопроводи вакуум-нагнітальної системи з краном,
  • приймальний люк зі всмоктує шлангом,
  • майданчики для обслуговування,
  • електрообладнання.

Вакуумна система включає:

  • 4-х ходовий кран;
  • вакуумний насос;
  • систему трубопроводів.

    Бочка в розрізі

Спеціальне обладнання складається з цистерни, вакуумного насоса з приводом, сигнально запобіжного пристрою, приймального лючка з шлангом, що всмоктує, кранів управління з трубопроводом і додаткового електрообладнання. Заповнення цистерни проводиться під дією вакууму, звільнення цистерни самопливно або тиском повітря від вакуумного насоса.
*Примітка:Максимальна глибина всмоктування – відстань по вертикалі від пробно-спускного крана до рівня відходів, що забирають. Для збільшення глибини всмоктування до 17 метрів використовується метод барботажу (спеціальний мундштук).

На лінії всмоктування встановлений поплавковий клапан, який монтується на кришці сигнально запобіжного пристрою та перекриває всмоктувальну лінію при наповненні цистерни, що унеможливлює попадання відходів у насос.

Крім цього на лінії всмоктування встановлено проміжний бачок, який призначений для збору конденсату, що утворюється при заповненні відходами цистерни у всмоктувальній лінії. У нагнітальній лінії насоса встановлений глушник зниження шуму при виході повітря з насоса.

Наповнення цистерни рідкими відходами здійснюється шляхом створення цистерні розрідження.

При досягненні граничного рівня заповнення цистерни сигнально запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).

Звільнення цистерни проводиться як самопливом, і під тиском.

Для візуального спостереження за заповненням цистерни є оглядові вікна.

Для зручності роботи у темний час доби робоче місце оператора висвітлюється спеціальною фарою.

Високоякісне фарбування всіх вузлів і деталей до складання у поєднанні з суцільними зварювальними швами запобігає утворенню вогнищ корозії та забезпечує надійність та довговічність металоконструкцій.

Фото і відео
Технічні характеристики
Вакуумна машина KST-10 на шасі Daewoo Maximus HC2AA
Порівняти з іншими моделями

Технічні характеристики вакуумної машина KST-10:

Параметр

Значення

Одиниці вимірювання

Базове шасі

Daewoo Maximus HC2AA



Місткість цистерни

10

м3

* Глибина очисної ями

від 4,5 до 17 м

м

*Продуктивність вакуумного насосу

240

360

720

980

куб.м / год

Максимальне розрідження в цистерні

МПа

0,08

Час наповнення цистерни

5-7

хв

Країна виробник асенізаційного обладнання

Україна





Технічні характеристики шасі DAEWOO HC2AA:

Вантажопідйомність

12 710

кг

Власна вага

5 290

кг

Повна маса

18 000

кг

Габаритні розміри

7.075 м × 2.45 м × 2.91

м

Паливний бак

200

л

Кузов



Запасне колесо

+



Кронштейн під запасне колесо

+



Двигун



Марка

Doosan DL06K



Тип

рядний



Потужність

280 к. с. (206 кВт)

к. с. ( кВт)

Паливо

дизель



Турбо

+



Інтеркулер

+



Об'єм

5.89

см³

Витрати палива

25 л/100км

л/км

Кількість циліндрів

6



Екологічний клас

Euro 5



КПП



Марка

ZF 9S1000TO



Тип

механіка



Кількість передач

6



Осі



Марка

DAEWOO



Кількість осей

2



Колісна формула

4x2



Підвіска

ресора/ресора



Колісна база

3 730

мм

Спарена гума

+



Розмір гуми

295/80 R22.5 /8.25x22.5



Гальма

барабанні



Передня вісь



Розмір гуми

295/80 R22.5 /8.25x22.5



Гальма

барабанні



Задня вісь



Розмір гуми

295/80 R22.5 /8.25x22.5



Гальма

барабанні



Гальма



ABS

+



EBS

+



Моторне гальмо

+



Енергоакумулятори

+



Кабіна



Тип

Comfort



Спальне місце

+



Гідропідсилювач керма

+



Бортовий комп'ютер

+



Імобілайзер

+



Кондиціонер

+



Пневмосидіння

+



Автомагнітола

+



Підігрів дзеркал

+



Круїз-контроль (темпомат)

+



Тахограф

+



Тахометр

+



Електросклопідйомники

+



Електрорегулювання дзеркал

+



Сигналізація

+



Центральний замок

+



Обмежувач швидкості

+



Додаткові фари

+



Коректор фар

+



Спойлери

+



Протитуманні фари

+



Сонцезахисний козирок

+



Блокування диференціала

+



Підігрів палива

+



Резервуар AdBlue

50 л
