Вакуумна машина KST-9 на шасі DAEWOO

Вакуумна машина KST-9, що виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі DAEWOO з колісною формулою 4х2 призначена для вакуумного очищення вигрібних ям глибиною до 17 м і транспортування фекальних рідин до місця утилізації. Заповнення цистерни (з товщиною стінки від 4 до 8 мм) здійснюється під дією вакууму 0,85 МПа, звільнення цистерни відбувається самопливно або під тиском повітря від вакуумного насоса Jurop потужністю від 432 до 852 м3/годину протягом 7 хвилин.

Об`єм цистерни
9.00 м куб.
Продуктивність вакуумного насосу
850 м³/год.
Глибина викачки ями
17.00 м

Опис

До складу спецобладнання входять:

  • цистерна,

  • вакуумний насос з приводом,

  • сигнально-запобіжний пристрій,

  • трубопроводи вакуум-нагнітальної системи з краном,

  • приймальний люк зі всмоктує шлангом,

  • майданчики для обслуговування,

  • електрообладнання.

Вакуумна система включає:

  • 4-х ходовий кран;

  • вакуумний насос;

  • систему трубопроводів.

*Примітка: Максимальна глибина всмоктування  -  відстань по вертикалі від   пробно-спускного крана  до рівня забираючих відходів. Для збільшення глибини всмоктування до 17 метрів  застосовується метод барботажу (спеціальний мундштук).

Бочка в розрізі

На лінії всмоктування встановлений поплавцевий клапан, який монтується на кришці сигнально запобіжного пристрою і перекриває всмоктуючу лінію при наповненні цистерни, тим самим унеможливлює попадання відходів в насос.

Окрім цього на лінії всмоктування встановлений бачок проміжний, який призначений для збору конденсату, що утворюється під час заповнення цистерни відходами у всмоктуючій лінії. У нагнітальній лінії насоса встановлений глушник, для зниження шуму при виході повітря з насоса.

Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження.

При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).

Звільнення цистерни здійснюється як самопливом, так і під тиском.

Для візуального спостереження за наповненням цистерни є оглядові вікна.

Для зручності роботи в темний час доби робоче місце оператора висвітлюється спеціальної фарою.

Високоякісне фарбування всіх вузлів і деталей до збірки в поєднанні із суцільним зварювальним швами запобігає утворенню вогнищ корозії і забезпечує надійність і довговічність металоконструкцій.

Фото і відео
Технічні характеристики
Вакуумна машина KST-9 на шасі DAEWOO
Порівняти з іншими моделями

Технічні характеристики обладнання KST-9:

Параметр

Значення

Одиниці вимірювання

Базове шасі

DAEWOO



Місткість цистерни

м3

* Глибина очисної ями

від 4,5 до 17 м

м

*Продуктивність вакуумного насосу

від 432 до 852

куб.м / год

Максимальне розрідження в цистерні

МПа

0,08

Час наповнення цистерни

5-7

хв

Країна виробник асенізаційного обладнання

Україна

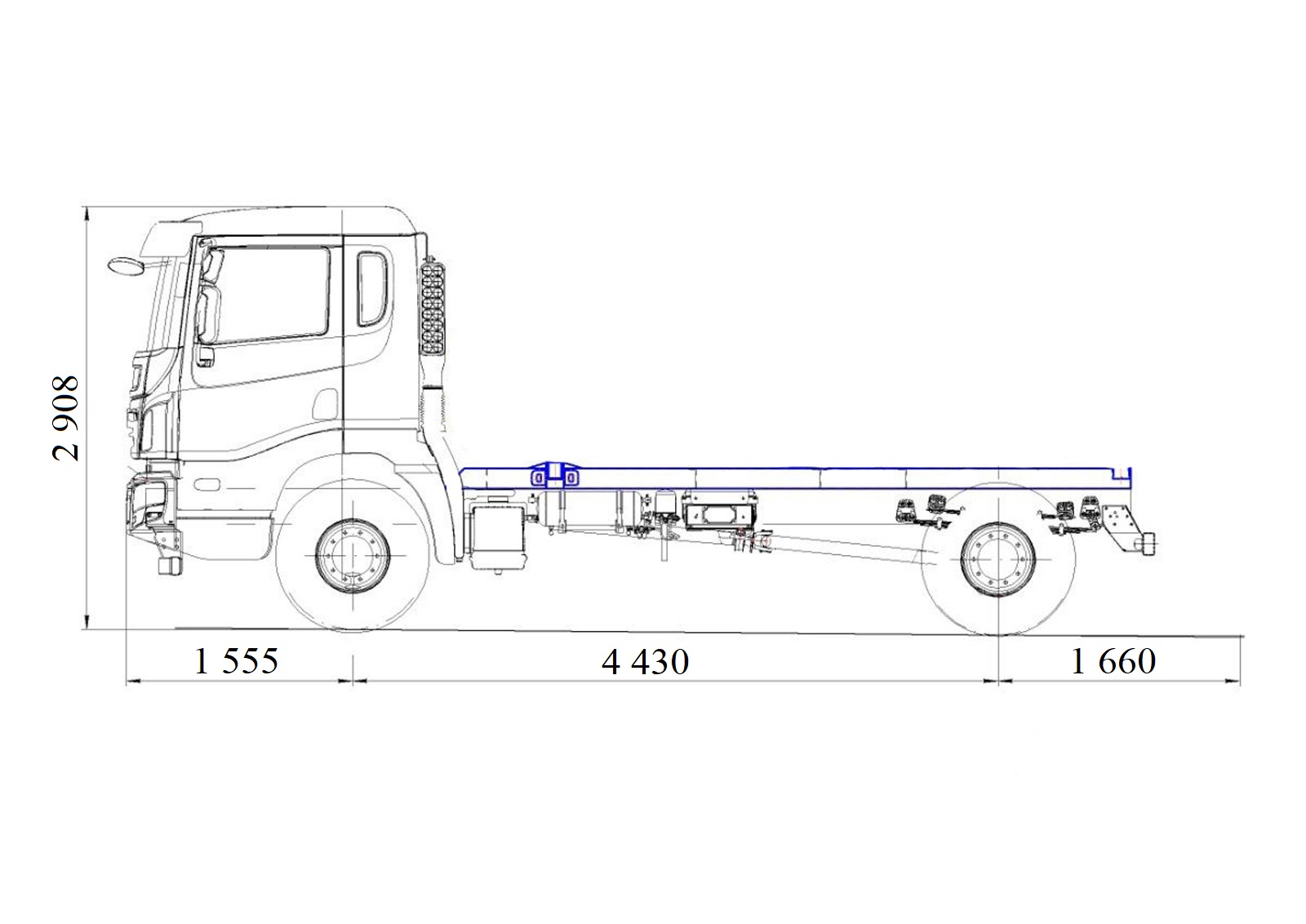

Технічні характеристики шасі Daewoo

Марка шасі

DAEWOO



Вантажопідйомність

11 210

кг

Власна вага

5 290

кг

Повна маса

18 000

кг

Габаритні розміри

7.075 м × 2.45 м × 2.91

м

Паливний бак

200

л

Кузов



Запасне колесо

+



Кронштейн під запасне колесо

+



Двигун



Марка

Doosan DL06K



Тип

рядний



Потужність

280 к. с. (206 кВт)

к. с. ( кВт)

Паливо

дизель



Турбо

+



Інтеркулер

+



Об'єм

5.89

см³

Витрати палива

25 л/100км

л/км

Кількість циліндрів

6



Екологічний клас

Euro 5



КПП



Марка

ZF 9S1000TO



Тип

механіка



Кількість передач

6



Осі



Марка

DAEWOO



Кількість осей

2



Колісна формула

4x2



Підвіска

ресора/ресора



Колісна база

3 730

мм

Спарена гума

+



Розмір гуми

295/80 R22.5 /8.25x22.5



Гальма

барабанні



Передня вісь



Задня вісь



ABS

+



EBS

+



Моторне гальмо

+



Енергоакумулятори

+



Кабіна



Тип

Comfort



Спальне місце

+



Гідропідсилювач керма

+



Бортовий комп'ютер

+



Імобілайзер

+



Кондиціонер

+



Пневмосидіння

+



Автомагнітола

+



Підігрів дзеркал

+



Круїз-контроль (темпомат)

+



Тахограф

+



Тахометр

+



Електросклопідйомники

+



Електрорегулювання дзеркал

+



Сигналізація

+



Центральний замок

+



Обмежувач швидкості

+



Додаткові фари

+



Коректор фар

+



Спойлери

+



Протитуманні фари

+



Сонцезахисний козирок

+



Блокування диференціала

+



Підігрів палива

+



Резервуар AdBlue

50 л
